Кардан біліктерін теңсеру станоктары
- Балансировка карданов
- Балансировка карданных валов
- Балансировочный станок для кардана
- Станок для балансировки карданов
Кардан біліктері үшін теңдестіру станоктары - бұл жеңіл және жүк көліктерінде, арнайы техникада және өнеркәсіптік жабдықтарда қолданылатын кардан біліктерінің теңсіздігін өлшеу және жоюға арналған арнайы жабдық.
Кардан біліктерін теңдестіру мыналарға көмектеседі: дірілді азайту және подшипниктер мен кардан шарнирлерінің бұзылуына жол бермеу, беріліс және басқа түйіндердің тозуын азайту, жетектің тегіс және сенімді жұмыс істеуін қамтамасыз ету.
Бұл жабдық техникалық қызмет көрсету станцияларында, автокәсіпорындарда, сондай-ақ кардан біліктерін өндіру және жөндеуде кеңінен қолданылады.
Ең қолайлы
Сіздің тапсырмаңызға сәйкес келуі мүмкін
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|

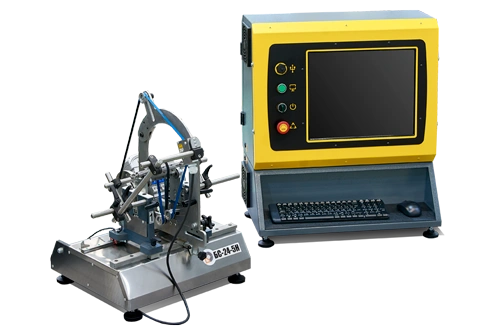

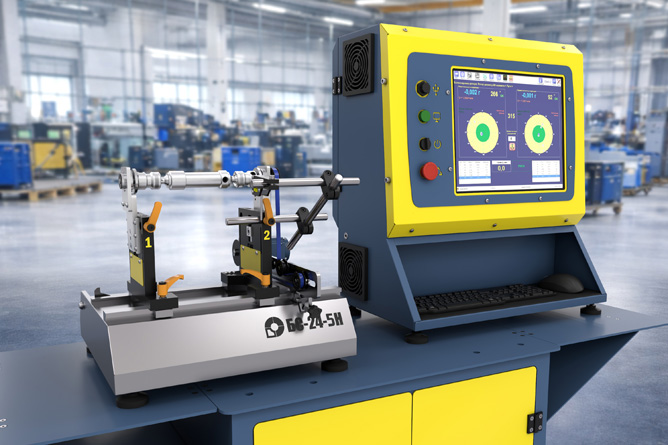

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |

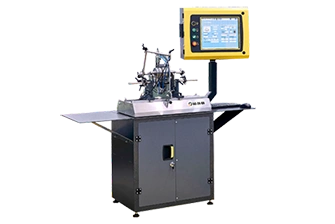

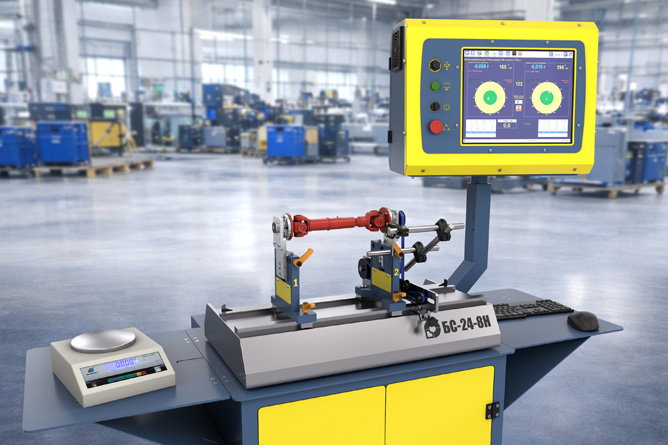

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |

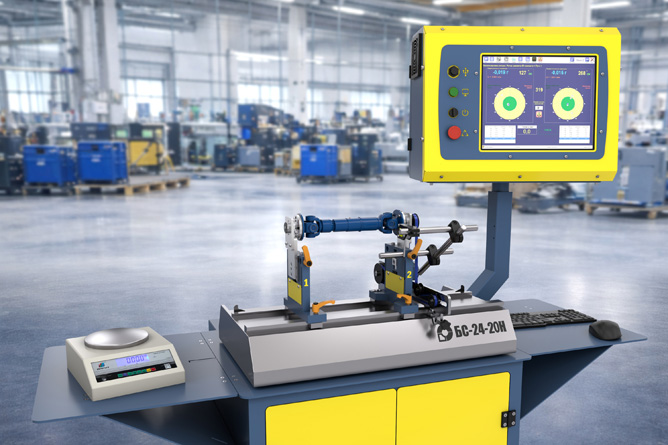

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |

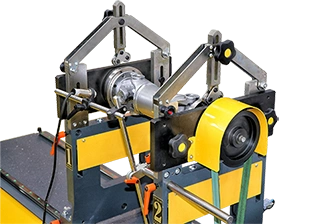

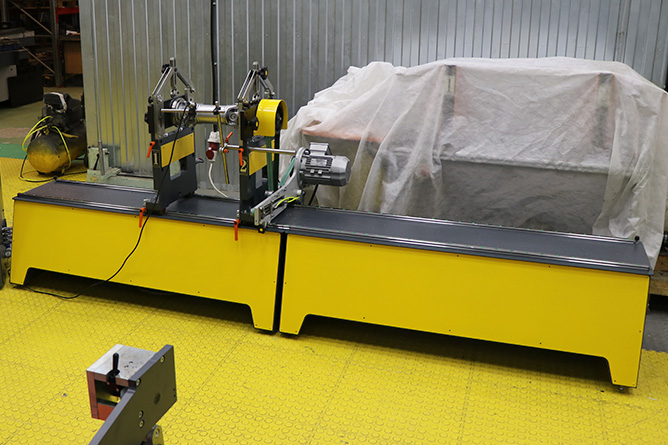

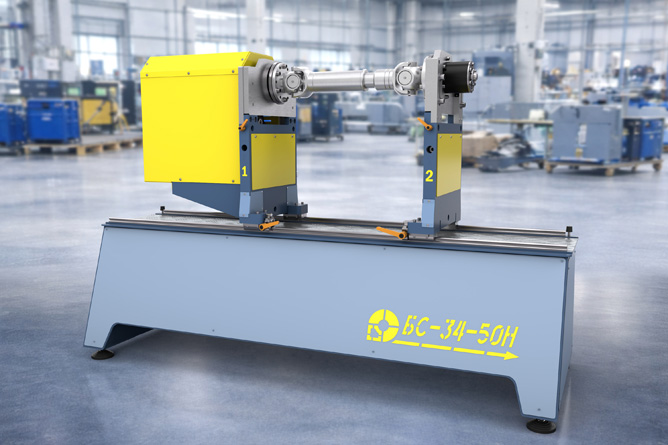

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |

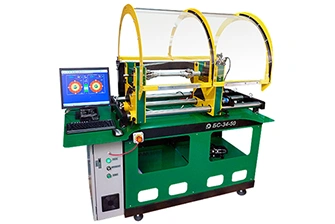

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |

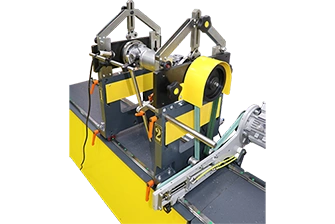

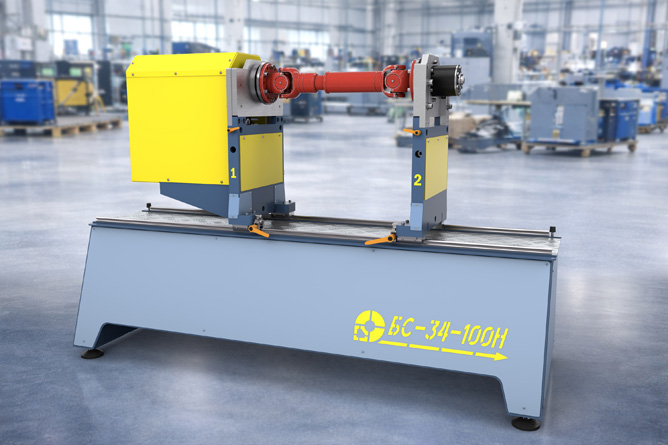

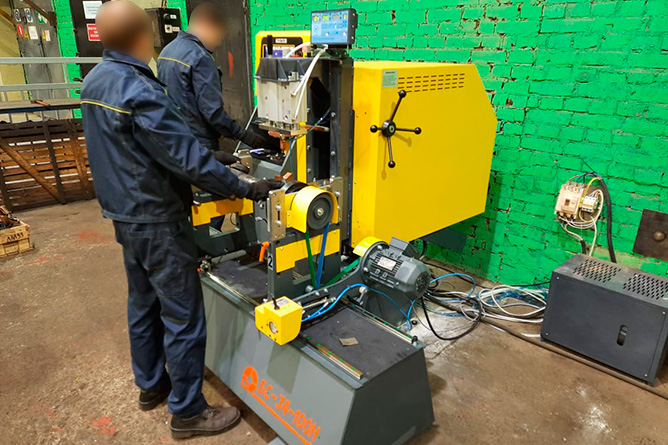

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |

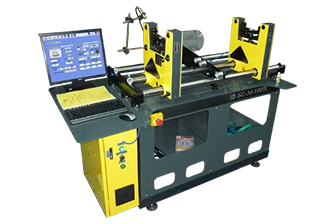

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |

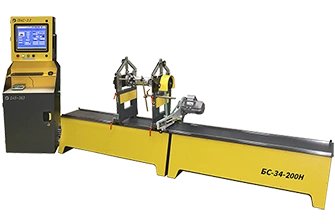

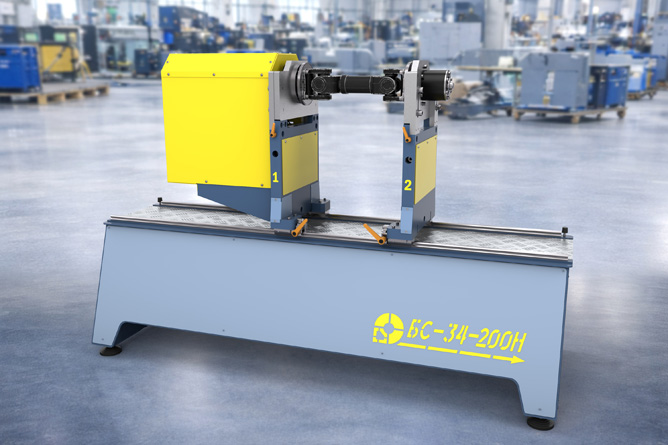

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |

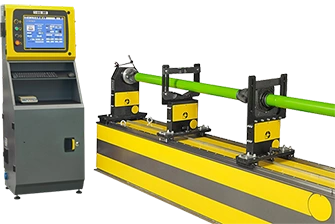

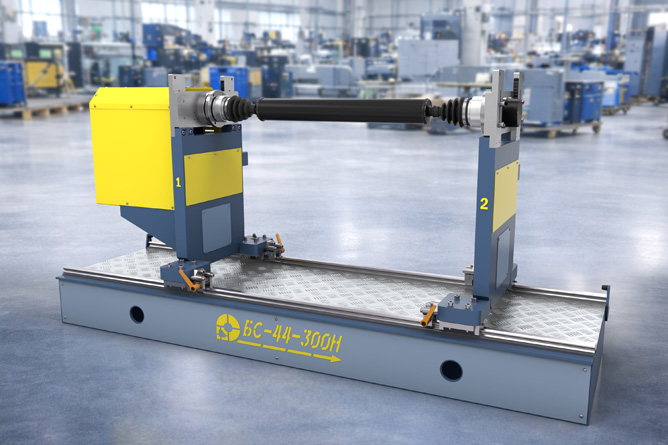

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |

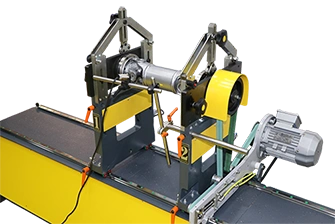

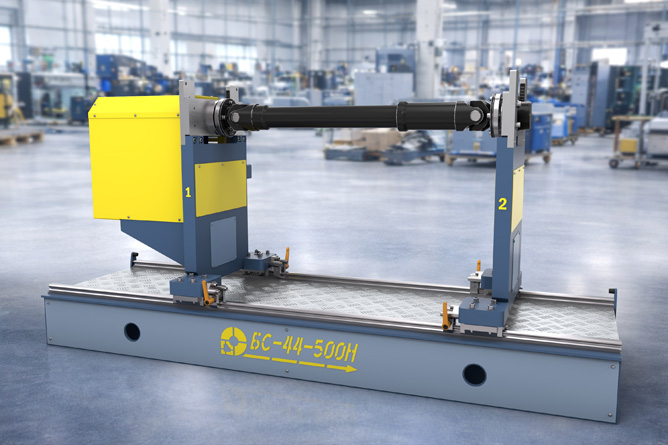

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |

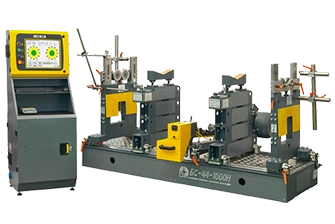

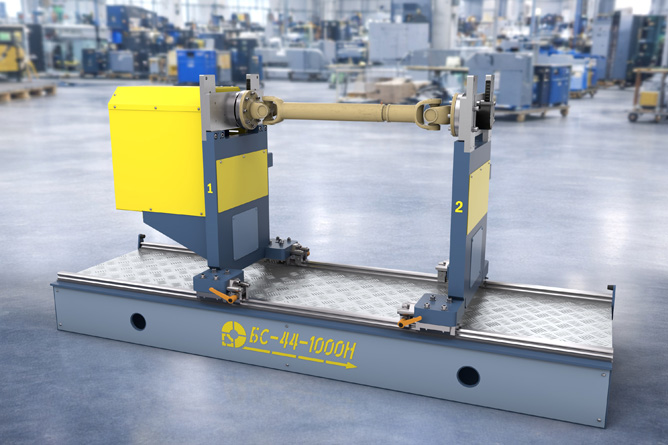

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

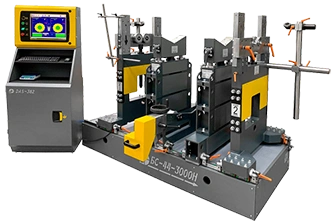

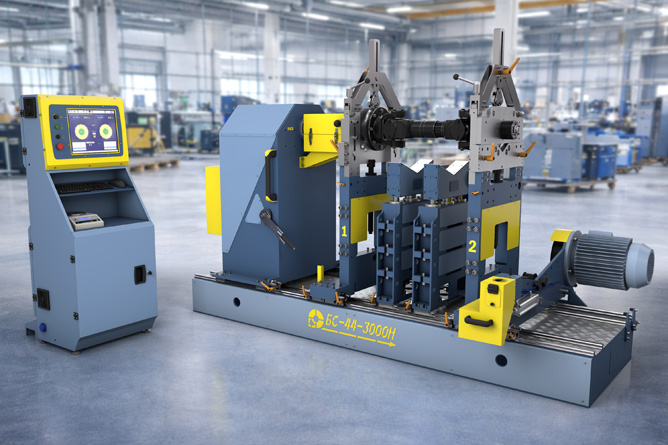

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |
| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

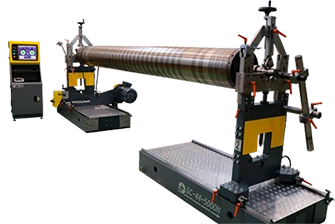

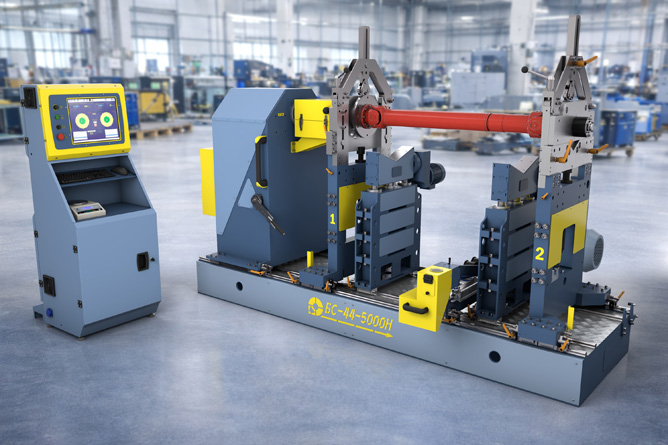

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

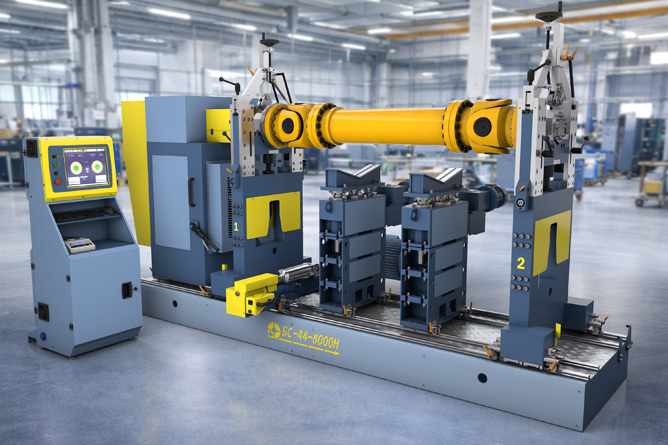

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

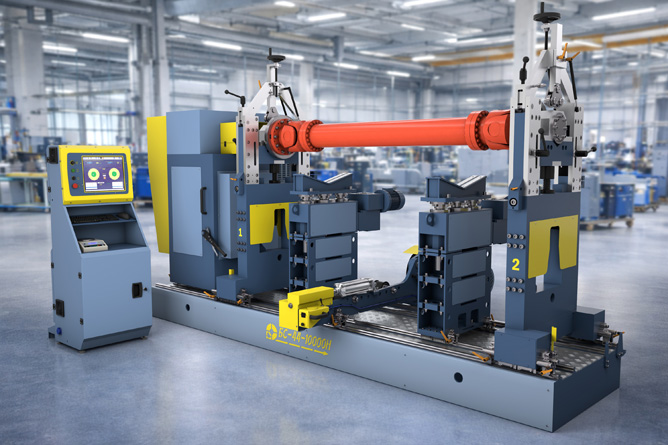

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

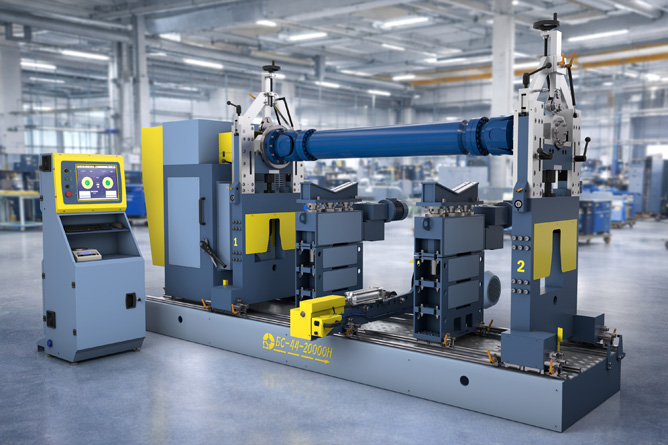

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Кардан біліктерін теңдеу станоктары
Кардан біліктері қозғалтқыштан дөңгелектерге айналдырушы момент беру кезінде көліктің жүрісін жұмсартуы мен қауіпсіздігін қамтамасыз етуі тиіс. Олардағы ең кіші теңгерімсіздік дірілге, бөтен шуларға, мойынтіректер мен берілістің басқа элементтерінің жедел тозуына әкеледі, бұл соңында жиі жөндеуді қажет етеді және механизмдердің пайдалану мерзімін қысқартады.
Кардан білігін теңдеу кезінде барлық мүмкін ауытқуларды дәл реттеуді және жоюды қамтамасыз ете алатын сенімді жабдықты пайдалану маңызды. Дәл осы міндеттер «Робалс» ЖШС-нің кәсіби кардан біліктерін жөндеу және өндіру үшін арналған көлденең теңдеу станоктарының көмегімен шешіледі.
Сериялы өндіру жағдайында біздің станоктарымыз шығарылатын өнімнің сапаның қатаң стандарттарына сәйкестігін қамтамасыз ету үшін, сонымен қатар, маңыздырағы, шағымдарды азайту және шығарылатын өнімнің сенімділігін арттыру үшін қолданылады.
«Робалс» ЖШС станоктары ірі өндірістік кәсіпорындарда да, автомобильдерді, ауыл шаруашылығы техникасын және басқа мамандандырылған жабдықтарды жөндеу шеберханаларында да кеңінен қолданылады. Олар теңдеудің қажетті дәлдігі мен сапасын қамтамасыз етуге мүмкіндік береді, бұл техниканы қарқынды пайдалану жағдайында ерекше маңызды.
Біздің кардан біліктерін жөндеу және өндіру станоктарының негізгі міндеті – білік ұзындығы бойынша массаның таралуындағы ауытқуларды анықтау және оны өтеу. Бұл ауытқулар өндіру кезеңінде де, пайдалану процесінде де, табиғи тозу немесе зақымдану нәтижесінде пайда болуы мүмкін. Бұл теңдеу станоктарын пайдаланудың негізгі саласы – автомобиль өнеркәсібі немесе үлкен автомобиль парктерін, мысалы, ауыл шаруашылығы машиналарын, құрылыс немесе карьер техникасын пайдаланатын ірі автомобильдік парктерді қызмет ететін кәсіпорындар. Мұндай кәсіпорындар үшін жеке теңдеу жабдығына ие болу паркті ағымдағы қызмет көрсету шығындарын азайтып қана қоймай, қосымша табыс алу мүмкіндігін де жасай алады.
Техниканы жөндеу саласында станоктар кез келген ұзындықтағы және конфигурациядағы кардан біліктерінің жұмысқа қабілеттілігін қалпына келтіруге қатысады, техниканың қызмет ету мерзімін ұзартады. Жөндеу кезінде теңгерімсіздікті тудыруы мүмкін соққылар, иілу/сыну және басқа зақымданулардың салдарын жою жиі талап етіледі. Көлденең теңдеу станоктарын пайдалану арқылы мұндай міндеттер сәтті және қысқа мерзімде шешілуі мүмкін.
«Робалс» ЖШС-нің барлық көлденең теңдеу станоктары діріл туралы деректерді тіркеп қана қоймай, сонымен қатар теңгерімсіздікті жою бойынша онтайлы шешімдерді ұсына алатын автоматты басқару жүйелерімен жабдықталған. Алайда, теңдеу процесі жоғары дәлдік пен мұқияттылықты талап ететінін атап өткен жөн. Өлшеулерде немесе түзетулердегі шағын қателіктер қалдық теңгерімсіздікке әкелуі мүмкін, бұл кардан білігінің жұмысына теріс әсер етеді. Сондықтан станок операторы қажетті білім мен тәжірибеге ие болуы, ал станоктың өзі дұрыс орнатылып, калибрленуі маңызды. «Робалс» ЖШС әрбір нақты станок моделінде жұмыс істеу үшін жеткізуді, іске қосу және персоналды оқытуды қамтамасыз етеді.
Кардандар үшін көлденең теңдеу станокын таңдаған кезде, бұл станоктардың ерекшеленетін бірқатар сипаттамаларын, сондай-ақ пайдалану жағдайларын ескеру керек, соңында ең тиімді өндірістік құралды алу үшін.
Негізгі параметрлердің бірі – станок өңдей алатын біліктің рұқсат етілген массасы. Бұл мән станок моделіне байланысты өзгереді және ол қандай типтегі біліктер үшін пайдаланылуы мүмкін екенін анықтайды. Мысалы, жеңіл автомобильдердің немесе жеңіл техниканың кардан біліктерін теңдеуге арналған станоктар ауыр жүк таситын техниканың немесе ауыл шаруашылығы жабдықтарының біліктерімен жұмыс істеуге арналған модельдермен салыстырғанда төменірек көтергіштікке ие болуы мүмкін. Әртүрлі ұзындықтағы біліктермен жұмыс істеу мүмкіндігі де маңызды сипаттама болып табылады, өйткені кардан біліктерінің өлшемдері олардың мақсатына байланысты айтарлықтай ерекшеленуі мүмкін.
Тағы бір маңызды параметр – теңгерімсіздікті өлшеудің дәлдігі. Дәлдік неғұрлым жоғары болса, теңдеудің нәтижесі де соғұрлым жақсы болады, бұл жоғары жылдамдықпен жұмыс істейтін техника үшін ерекше маңызды, мұнда ең болмағанда шамалы дірілдер де байсалды проблемаларға әкелуі мүмкін.
Біліктің айналу жылдамдығы станокты таңдау процесіне әсер ететін үшінші негізгі параметр болып табылады. Бұл параметр теңгерімсіздікті бағалау және түзету жүретін жағдайларды анықтайды. Айналудың оңтайлы жылдамдығы біліктің құрылымына және теңдеудің қажетті дәлдігіне байланысты.
Біз резонансқа дейінгі және резонанстан кейінгі станоктарды ұсынамыз, олар айналу жылдамдығын басқару тәсілі бойынша ерекшеленеді. Резонансқа дейінгі станоктар біліктің резонанс жиілігіне дейінгі айналу жылдамдығында теңгерімсіздікті өлшеуді қамтамасыз етеді. Олар салыстырмалы түрде төмен резонанс жиілігіне ие бөлшектермен жұмыс істеуге жарамды. Бұл теңдеу процесін дәлірек бақылауға және дірілдердің өлшеу нәтижелеріне әсерін азайтуға мүмкіндік береді.
«Робалс» ЖШС-нің резонанстан кейінгі станоктары, өз кезегінде, біліктердің резонансқа түсетін жылдамдықта жұмыс істейді. Мұндай станоктар жұмыс жағдайына жақын жағдайда теңдеуді жүргізуге мүмкіндік береді, бұл жоғары жүктемелерде жұмыс істейтін біліктерді теңдеу кезінде ерекше пайдалы болуы мүмкін. Мұндай станоктардағы реттелетін айналу жылдамдығы операторларға нақты білік түрінің талаптарына бейімделуге және теңдеудің жоғары дәлдігін қамтамасыз етуге мүмкіндік береді.
Кейбір станок модельдері операторға нақты біліктің ерекшеліктерін ескере отырып жабдықты реттеуге көмектесетін автоматты басқару жүйелерімен жабдықталған. Бұл жұмысты айтарлықтай жеңілдетеді және әсіресе жоғары дәлдікті жабдықпен жұмыс істегенде қателіктер ықтималдығын азайтады.
Біздің станоктарымызды өндіруде қолданылатын материалдардың сапасын да атап өтейік. Біз өндірісте станоктың өндірістік кәсіпорындарда және жөндеу шеберханаларында қарқынды пайдалану жағдайында көп жылдар бойы сенімді жұмысын кепілдейтін берік және төзімді компоненттерді қолданамыз.
Сізге сәйкес келетін теңдеу станогін таңдау үшін кері байланыс нысаны арқылы өз контактілік деректеріңізді қалдырыңыз. Біздің менеджерлер сізбен хабарласып, оңтайлы таңдау жасауға көмектесу үшін толық ақпарат береді.
