Сортағыштар үшін теңдестіру станоктары - бұл сорғы роторларының, соның ішінде қозғалтқыш доңғалақтарының, біліктерінің және басқа айналмалы элементтерінің теңсіздігін өлшеу және түзетуге арналған жабдық. Теңдестіру дірілді азайтуға, подшипниктердің қызмет мерзімін ұзартуға және сорғы агрегатының жалпы сенімділігін арттыруға көмектеседі.
Ең қолайлы

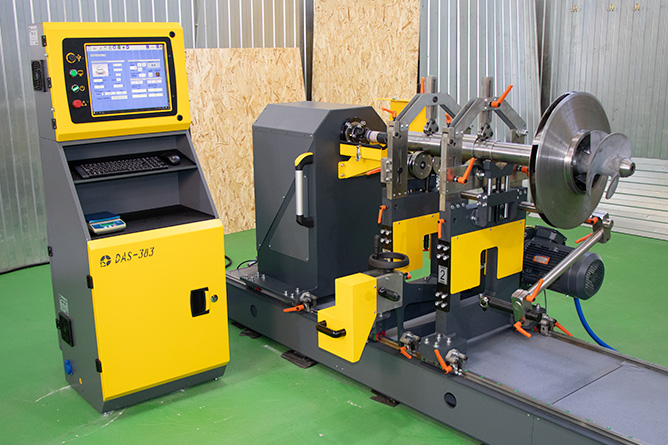

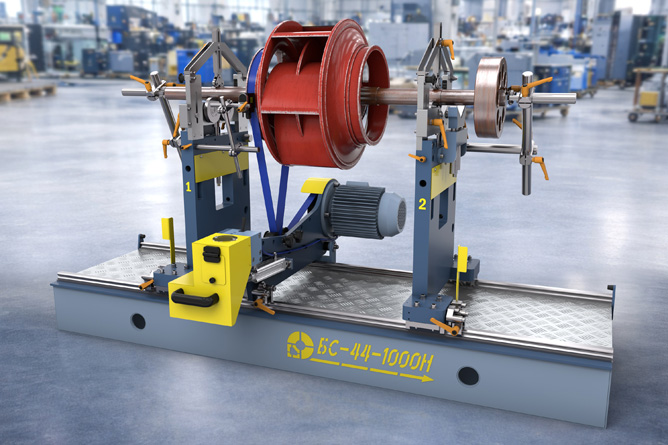

BS-44-1000H

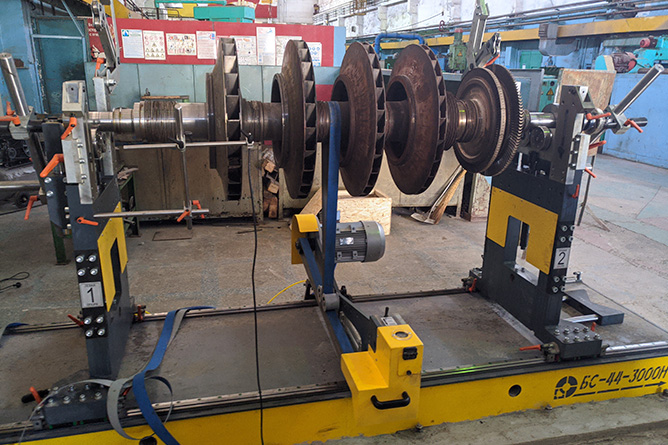

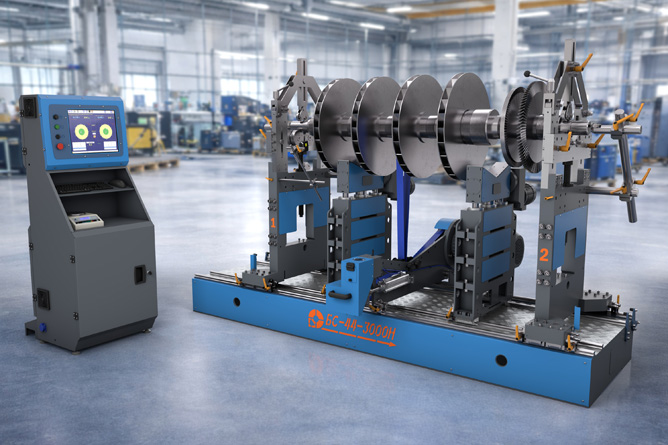

BS-44-3000H

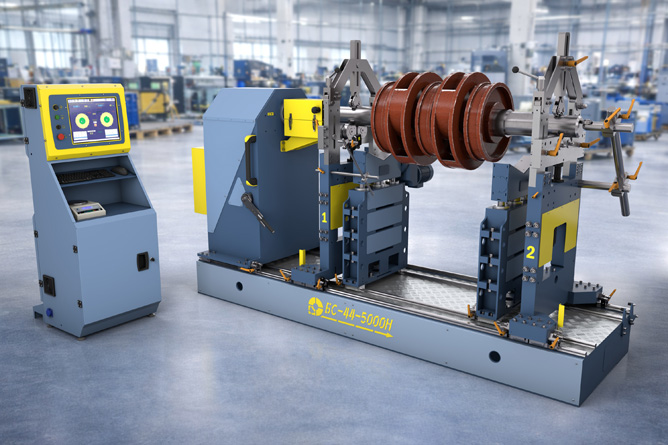

BS-44-5000H
Сіздің тапсырмаңызға сәйкес келуі мүмкін
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|

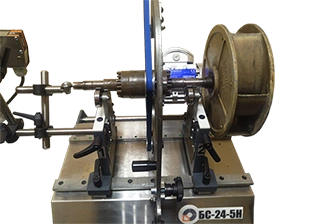

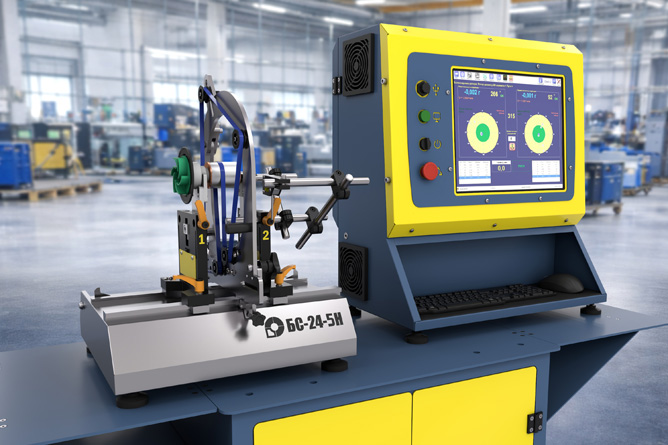

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |

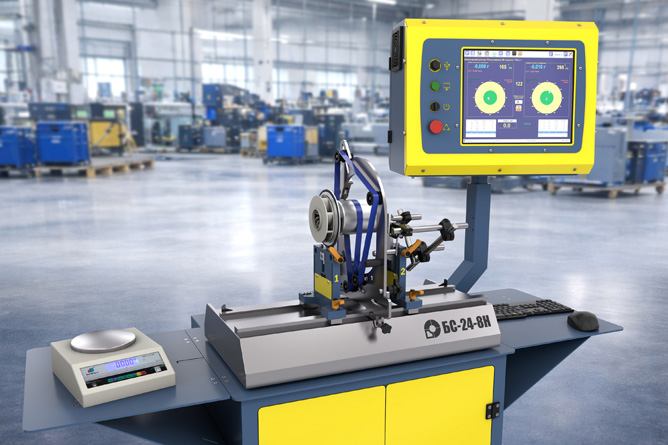

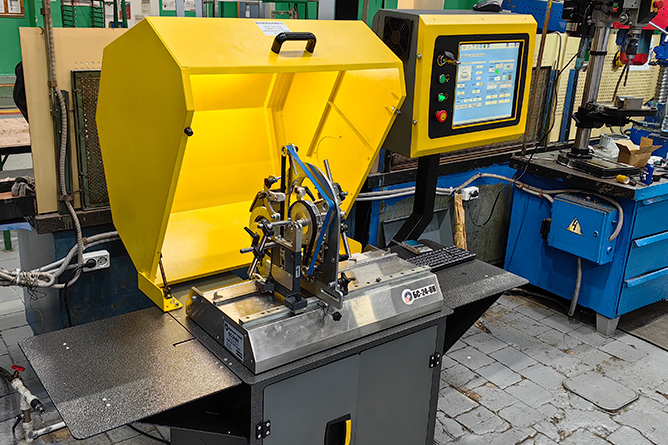

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |

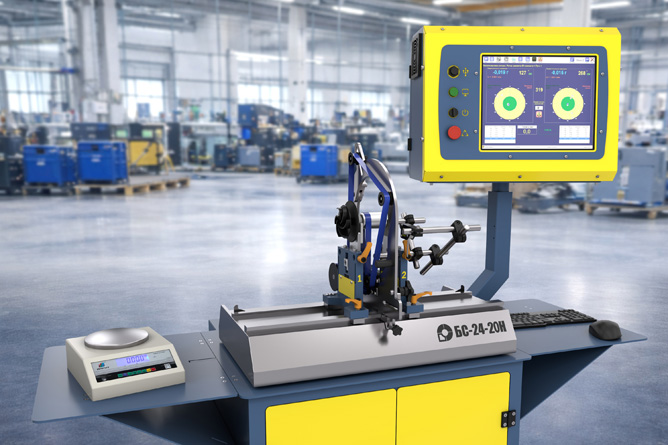

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |

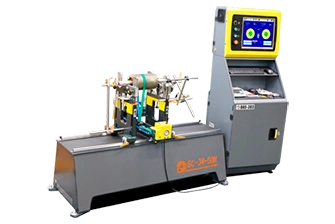

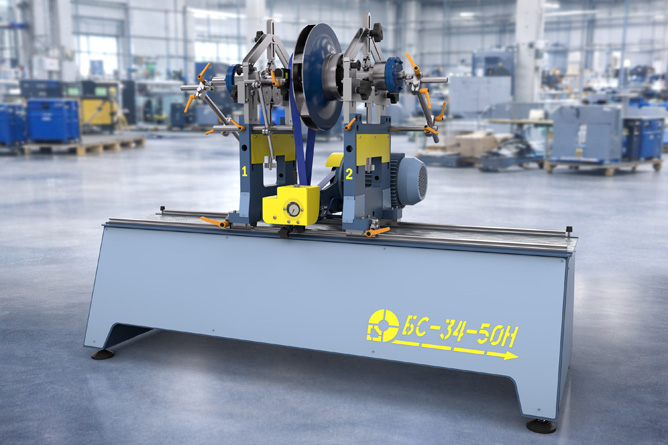

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |
| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |

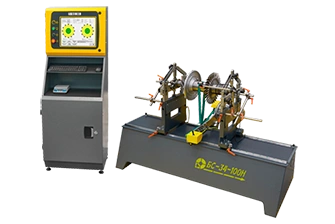

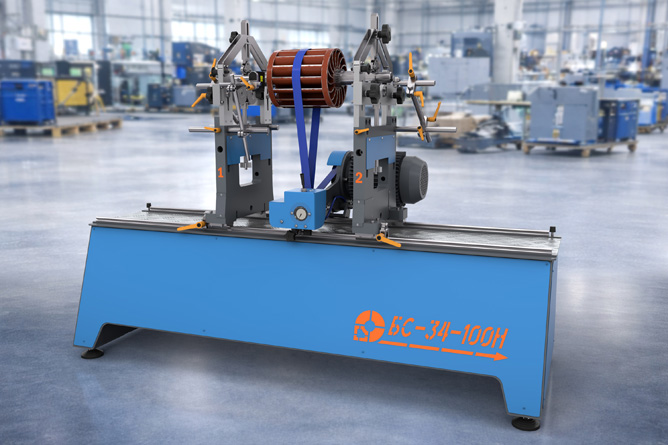

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |

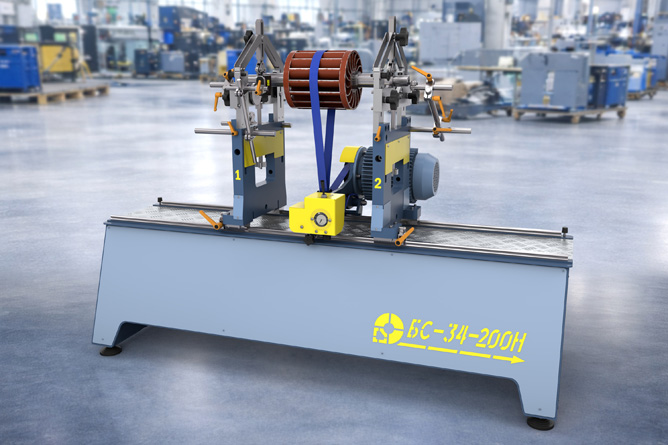

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |

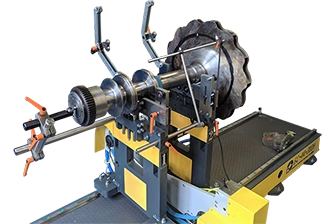

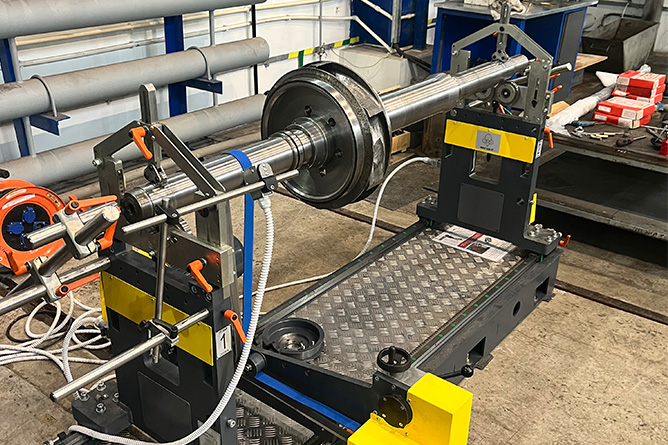

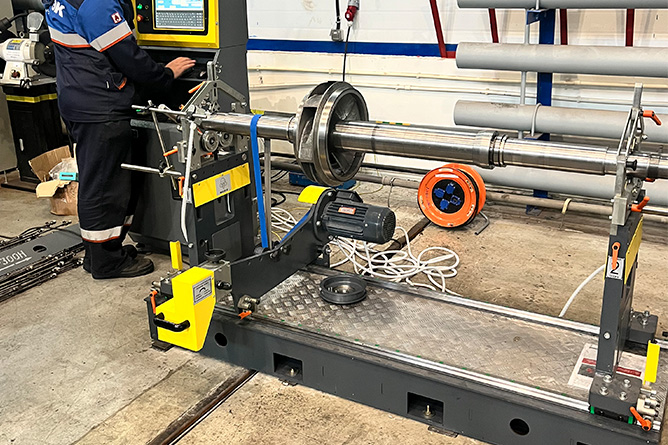

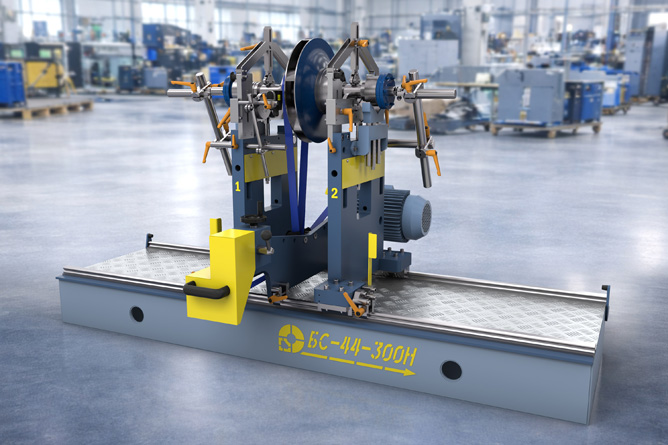

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |

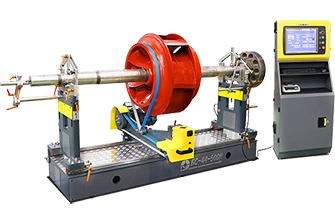

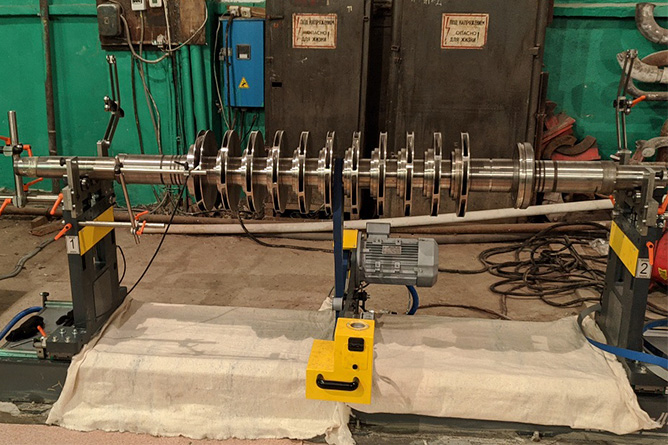

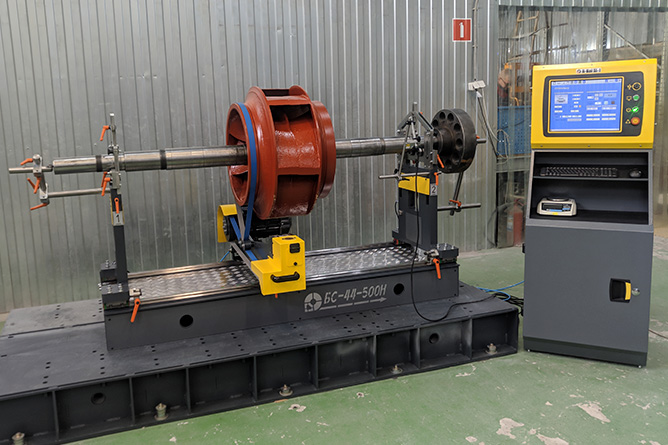

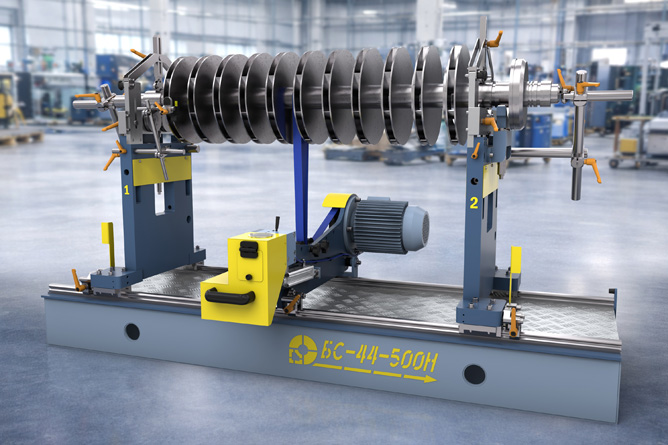

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |

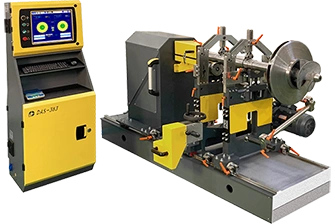

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

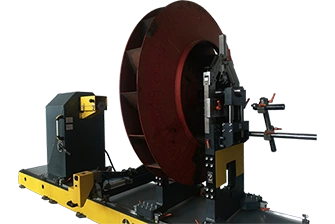

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

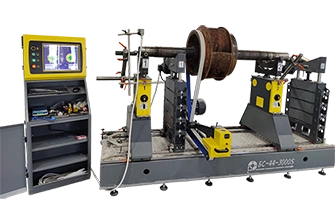

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

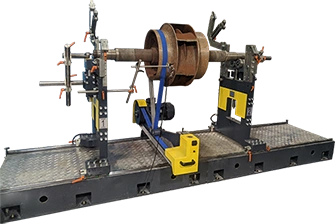

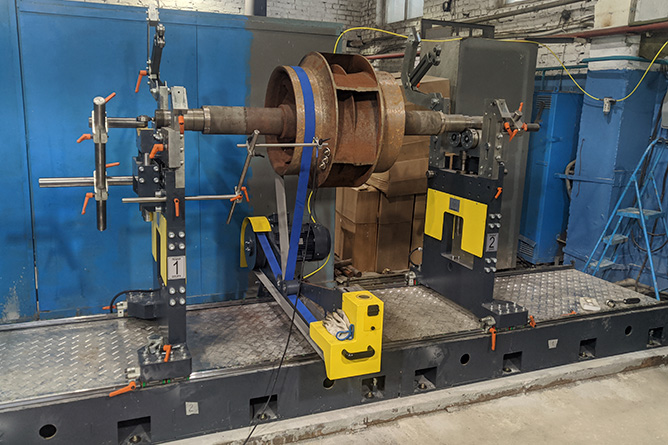

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

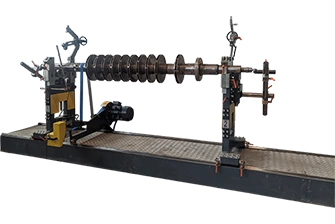

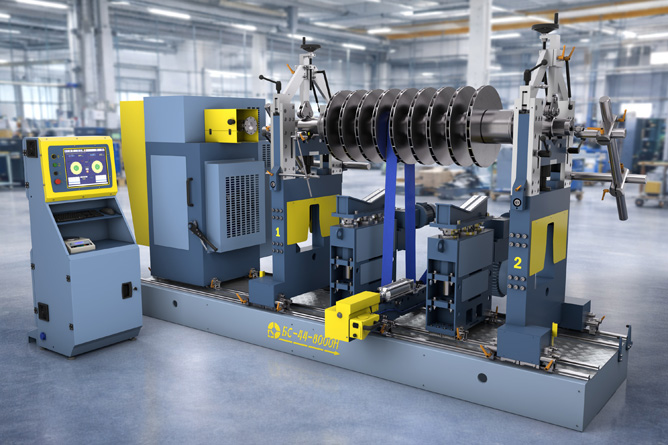

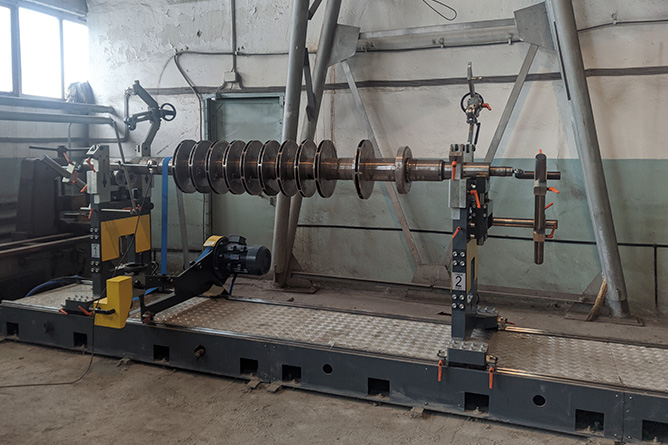

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

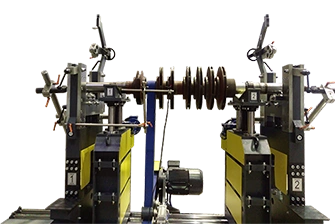

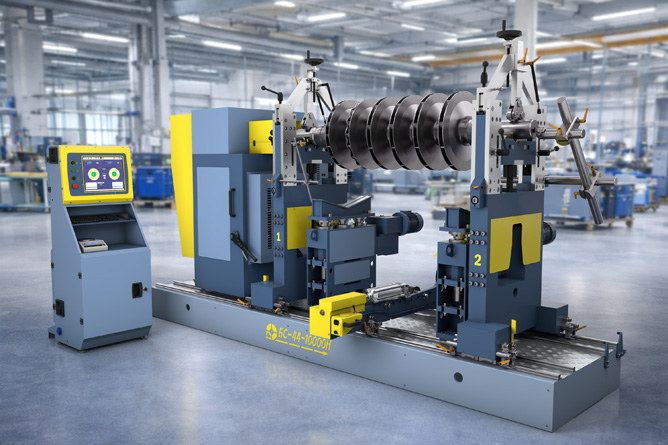

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

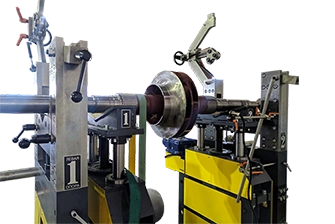

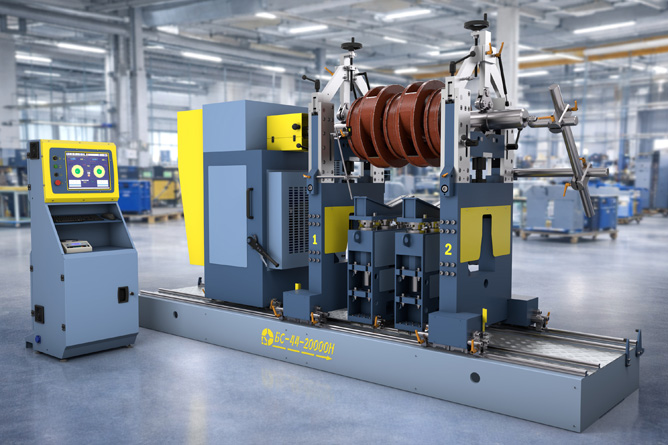

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Насостардың центрифугалық дөңгелектерін теңдеу станоктары
Өндірістердегі насостық жабдықтың дұрыс жұмысы сұйықтықтар мен газдарды жеткізудің тұрақтылығына, сондай-ақ ең маңызды технологиялық процестердің қауіпсіздігіне байланысты. Сондықтан оның жоғары сенімділігін қамтамасыз ету маңызды.
Насостардың центрифугалық дөңгелектерін теңдеу - бұл ротордың массасы айналу осіне қатысты біркелкі бөлінген күйге келтіру процесі. Дұрыс теңдеу түйіндің дірілі мен мойынтіректердің тозуын азайтуға мүмкіндік береді, бұл өз кезегінде насостың істен шығу ықтималдығын төмендетеді. «Робалс» ЖШС-нің көлденең теңдеу станоктары өндірістердегі насостық жабдықты үздіксіз пайдалануды қамтамасыз етудің әмбебап құралы болып табылады.
Біздің станоктарымыздың көмегімен насостардағы дірілді жоя отырып, сіз жабдықтың бүлінуін болдырмаумен қатар, жабдығыңыздың қызмет ету мерзімін айтарлықтай ұзартасыз. Егер сіздің насостық жабдығыңыз мұнай-газ, химиялық немесе энергетикалық өнеркәсіптердегідей ұзақ уақыт бойы жоғары жүктемелердің немесе агрессивті ортаның әсерінен пайдаланылып жатса, бұл ерекше маңызды.
Көлденең станоктарда теңдеу тек оператордың кәсіби қабілетін ғана емес, сонымен қатар өлшеу жабдығының жоғары дәлдігін талап етеді. Тіпті шамалы ауытқу да мойынтіректердің күрт тозуы, сұйықтықтың ағып кетуі, жүйенің тұрақсыз жұмысы сияқты елеулі бұзылыстарға, ал соңында – өндірістің апатты тоқтатуына әкеп соғуы мүмкін. Дәл осы себепті насостар мен насостық жабдықтың центрифугалық дөңгелектерін теңдеу стендтерін таңдауға ерекше назар аудару қажет, жұмыс ерекшеліктерін және соңғы нәтижеге қойылатын талаптарды ескере отырып.
Біздің теңдеуге арналған көлденең теңдеу стендтеріміз өздерінің құрылымы мен функционалдық мүмкіндіктерінің арқасында әртүрлі массадағы және конфигурациядағы дөңгелектер мен роторларды тиімді және дәл теңдеуге мүмкіндік береді, бұл оларды жөндеу шеберханалары мен насостық жабдық шығаратын өндірістік кәсіпорындарда таптырмас етеді.
«Робалс» ЖШС-нің насостарға арналған көлденең теңдеу станоктары - насостық жабдықты жөндеу және өндіру кезіндегі ажырамас құрал.
Көлденең теңдеу станоктарының көмегімен шешілетін негізгі мәселелерге мыналар жатады:
- Дірілді жою. Діріл - бұл насостық жабдықтың басты жауы. Ол мойынтіректердің, тығыздағыштардың және насостың басқа элементтерінің күрт тозуын тудырып, соңында оның ресурсын төмендетеді. Көлденең теңдеу станоктары дірілді тиімді жоюға мүмкіндік береді, насостарды пайдаланудың сенімділігі мен қауіпсіздігін арттырады.
- Жабдықтың қызмет ету мерзімін ұзарту. Рторды дәл теңдеу мойынтіректерге және насостың басқа да критикалық маңызды компоненттеріне түсетін жүктемені азайтады. Бұл олардың қызмет ету мерзімін ұзартуға, апатты тоқтатулар санын азайтуға және жөндеу мен техникалық қызмет көрсету шығындарын төмендетуге мүмкіндік береді.
- Апаттың тәуекелін азайту. Көлденең станокта роторды теңдеу үздіксіз өндіріс циклі бар кәсіпорындарда ерекше маңызды болып табылатын, пайдалану жағдайында насостың істен шығу тәуекелін азайтуға ықпал етеді.
Көлденең теңдеу станоктары жаңа роторларды, оларды насостық жабдыққа орнатар алдында теңдеу үшін де, жөндеу шеберханаларында да қолданылады, онда олардың көмегімен пайдаланылған роторлардың теңдеуін қалпына келтіреді. Бұл оларға бастапқы сипаттамаларды қайтаруға және қызмет ету мерзімін ұзартуға мүмкіндік береді.
Біздің жабдықтарымызда қол жеткізілетін теңдеудің жоғары дәлдігі насостардың тұрақты және қауіпсіз жұмысын қамтамасыз етеді, оларды техникалық қызмет көрсету мен жөндеу шығындарын азайтады.
Біздің станоктарымыздың негізгі ерекшеліктерінің бірі - бұл олардың әртүрлі конфигурациядағы және массадағы роторлармен жұмыс істеу қабілеті. Станок моделіне байланысты, олар бірнеше жүз граммнан ондаған тоннаға дейінгі салмақтағы роторларды теңдей алады. Мұндай кең диапазон әртүрлі типтегі және мөлшердегі насостарға техникалық қызмет көрсету үшін бірдей жабдықты пайдалануға мүмкіндік береді, бұл өз кезегінде теңдеу процесін әмбебап және ыңғайлы етеді.
Біздің жабдығымыздың тағы бір маңызды сипаттамасы - бұл заманауи сенсорлар мен меншікті бағдарламалық жасақтаманы пайдалану арқылы қол жеткізілетін өлшеу дәлдігі. «Робалс» ЖШС-нің барлық станоктары жоғары сезімтал сенсорлармен жабдықталған, олар роторлардың ең болмағандағы тербелістерін тіркейді және теңгерімсіздікті жоғары дәлдікпен анықтауға мүмкіндік береді. Станоктарға интеграцияланған меншікті бағдарламалық жасақтама алынған деректерді өңдейді және ротор массасын түзету бойынша ұсыныстар береді, бұл теңдеу процесін айтарлықтай жеңілдетеді және оператор қатесінің ықтималдығын азайтады.
Пайдаланудың қарапайымдылығы - біздің көлденең теңдеу станоктарымыздың тағы бір маңызды артықшылығы. Барлық модельдер роторды орнату, оны теңдеу және тексеру процесі максималды ыңғайлы және жылдам болуы үшін әзірленген. Бұл жабдықтың тоқтап қалу уақыты сыни рөл ойнайтын жоғары өндіірістік немесе жөндеу жағдайларында ерекше маңызды. Интуитивті интерфейс пен автоматтандырылған процессардың арқасында операторлар теңдеуді тез және тиімді орындай алады, бұл еңбек шығындарын азайтады және жалпы өнімділікті арттырады.
Станоктардың конструкциясында, олардың автоматты реттеу және калибрлеу жүйелерінде инновациялық шешімдерді қолдану станокты жиі техникалық қызмет көрсетусіз ұзақ уақыт бойы өлшеулердің жоғары дәлдігін сақтауға мүмкіндік береді. Бұл жұмысты жеңілдетіп қана қоймай, сонымен қатар пайдалану шығындарын төмендетеді, бұл өндірістік немесе жөндеу жұмыстарының көлемі жоғары кәсіпорындар үшін ерекше маңызды.
Көлденең теңдеу станоктары теңдеу нәтижелерінің жоғары қайталанатындығын қамтамасыз етеді. Бұл бір роторды қайталап теңдеген кезде де нәтижелердің тұрақты қалатынын білдіреді.
