Тік теңсеру станоктары
Тік теңдестіру станоктары - бұл дисктер, желдеткіш доңғалақтары, сорғы доңғалақтары, тежегіш дисктері, шкивтер, турбина сатылары және теміржол доңғалақтары сияқты айналмалы бөлшектерді, сондай-ақ өз білік мойыншақтары жоқ басқа компоненттерді теңдестіруге арналған арнайы жабдық. Мұндай станоктарда ротордың айналу осі тік орналасқан, бұл белгілі бір түрдегі бөлшектерді өңдеу кезінде ыңғайлылықты қамтамасыз етеді.
Ең қолайлы
Сіздің тапсырмаңызға сәйкес келуі мүмкін
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |
| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |
| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |
| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |
| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |
| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |
| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |
| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |
| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |
| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |
| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |
| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |
| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |
| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |

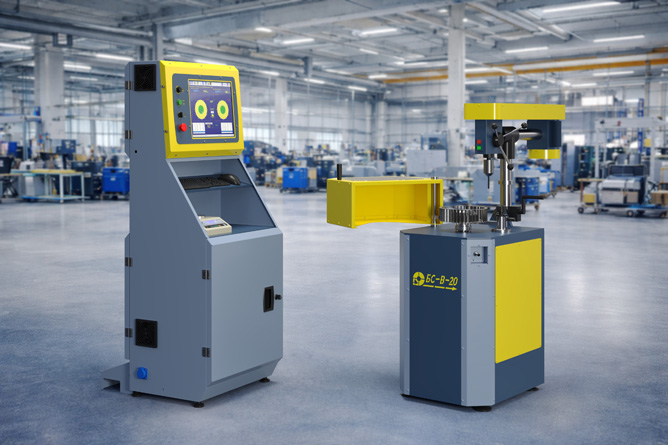

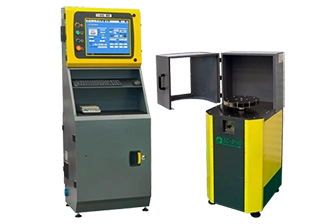

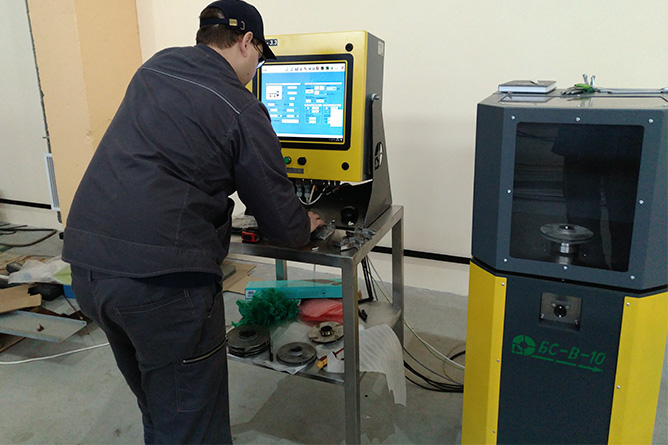

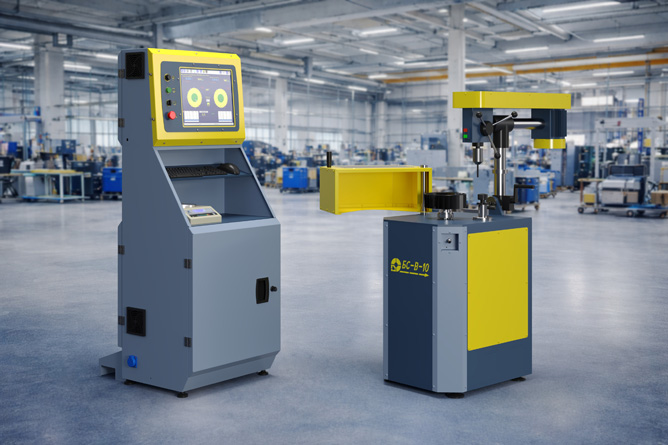

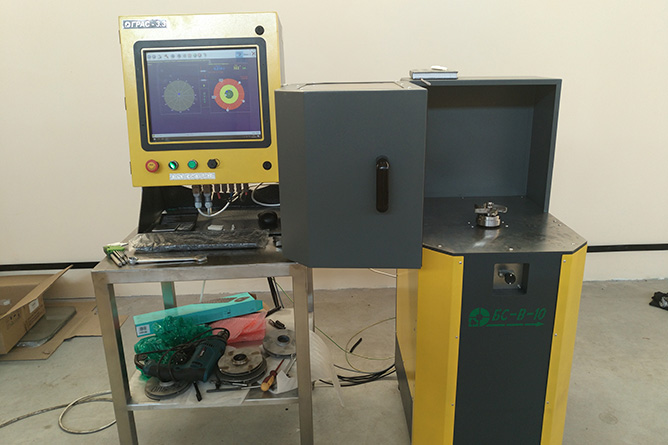

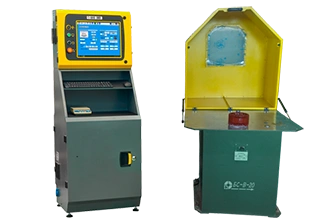

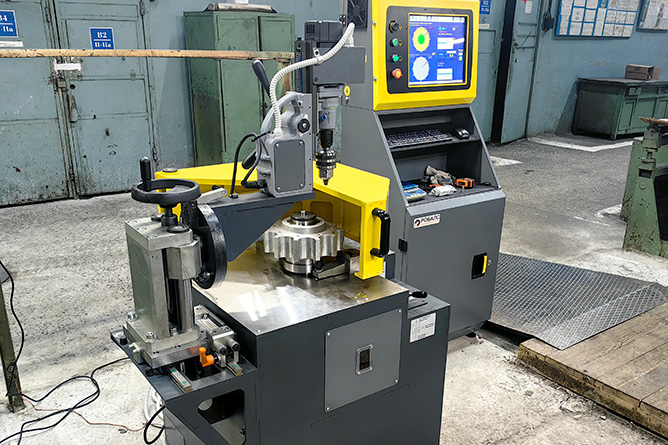

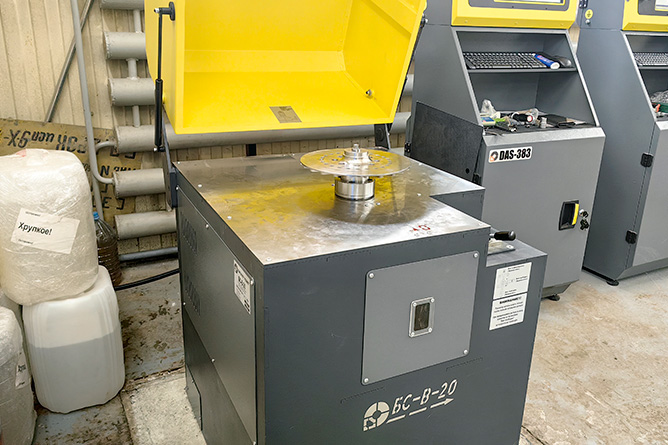

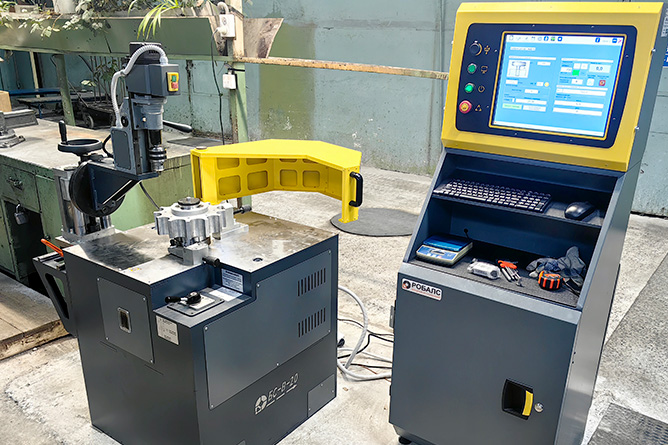

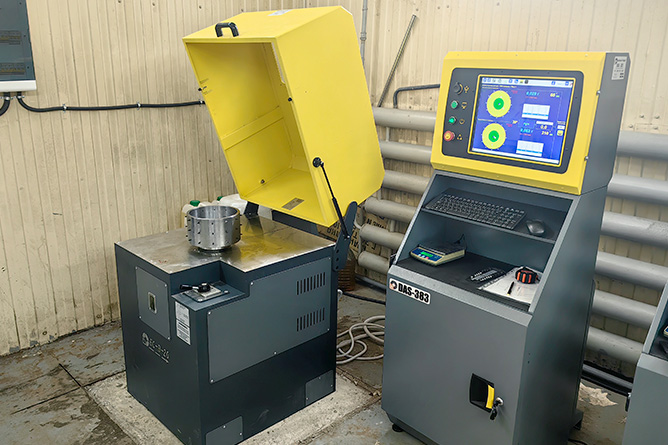

| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||

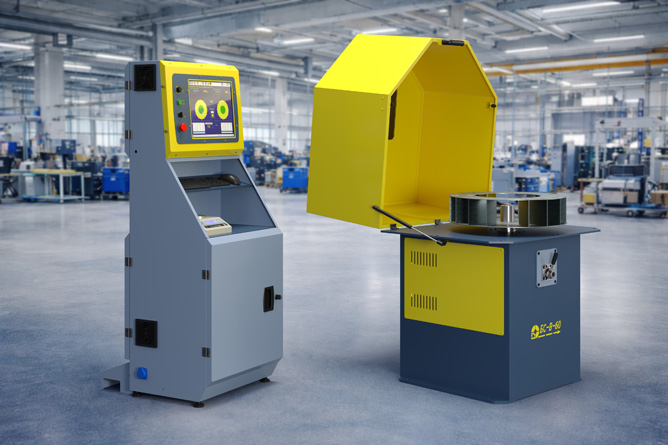

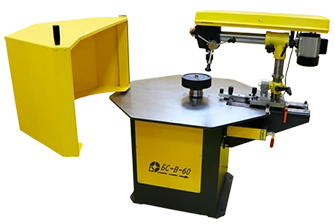

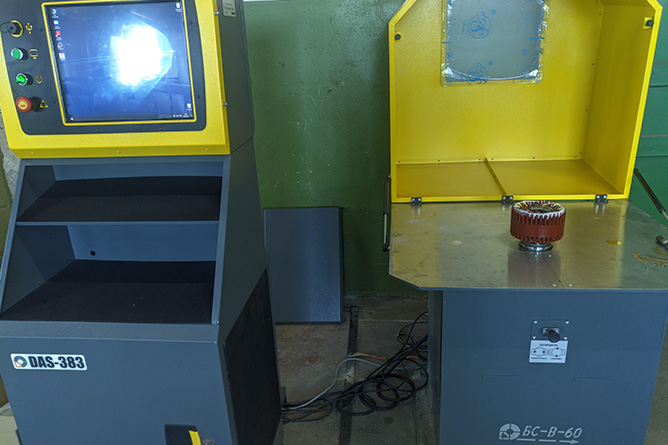

| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||

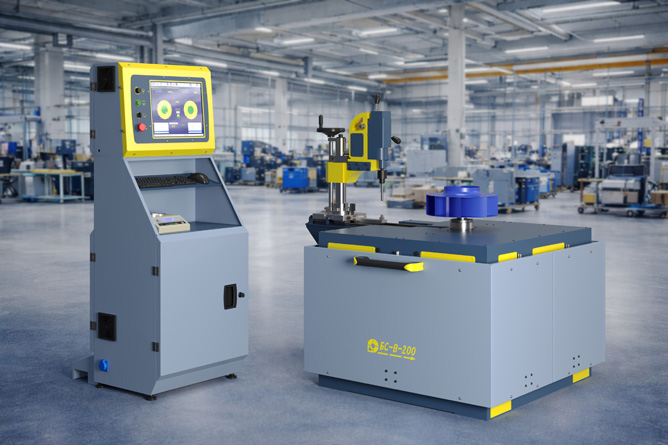

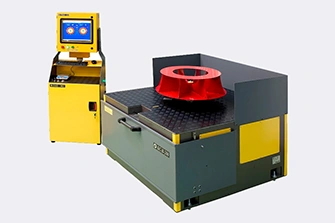

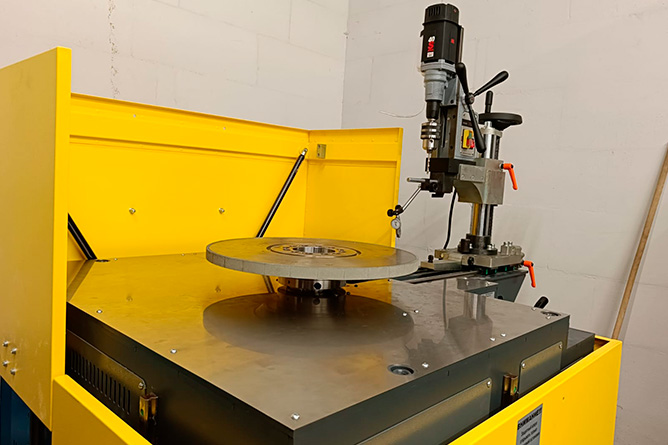

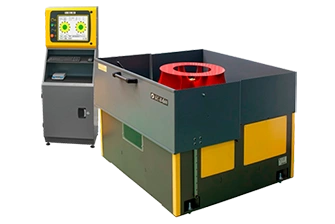

| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Тік теңдеу станоктары
Көлденең станоктардан айырмашылығы, тік теңдеу станоктары бұйымды тік күйде орнатуға мүмкіндік береді. Бұл массасы асимметриялы түрде бөлінген және күрделі геометриясы бар дискілер, импеллерлер және желдеткіштер сияқты бөлшектерді тиімді теңдеуге мүмкіндік береді.
Тік станоктар ерекше дәлдік пен сенімділікті талап ететін міндеттерге өте қолайлы, өйткені бөлшектің тік орналасуы өлшеулерге ауырлық күшінің әсерін азайтып, бекіту процесін жеңілдетеді. Бұл көлденең орналастыру қиын үлкен және ауыр бөлшектер үшін әсіресе маңызды. Мысалы, ауыр турбина дискісін көлденең станокта теңдеу күрделі бекіткіштер мен тіреулердің қажеттілігіне байланысты қиынға соғуы мүмкіл, ал тік станокта диск оңайыра бекітіледі.
Бұл станоктар автокөлік қосалқы бөлшектерін шығарудан бастап авиация және энергетика сияқты түрлі салаларда кеңінен қолданылады.
Тік теңдеу станоктары меншіктінде тіреу беттері жоқ бөлшектерді динамикалық режимде статикалық теңдеуге арналған. Негізгі тораптар мен әрекет принципі көлденең үлгілерге ұқсас, бірақ шпиндельнің айналу осі тік болады, оның ұшында бөлшекті тік күйде бекітуге арналған қысқыш құрылғы орналасқан.
Теңдеу теңгерімсіздіктен болатын дірілді тіркейтін сенсорлар арқылы жүзеге асырылады. Бұл деректер талданып, бөлшек массасын түзету қажеттілігі анықталады.
Станоктар өңделетін бөлшектің рұқсат етілген массасы мен диаметрі, айналу жиілігі диапазоны, жетек қуаты және дәлдігі бойынша ерекшеленеді. Кейбір үлгілер бірнеше жүздаған тонна массасы және бірнеше метр диаметрі бар бөлшектерді өңдей алады, ал басқалары кішігірім элементтерге арналған.
Үлкен үлгілер жиі тік бағыттағыштар бойымен қозғалатын бұрғылау басымен жабдықталған. Ол бөлшектен металл бұрғылап шығару арқылы теңгерімсіздікті түзету үшін қолданылады, бұл қолмен немесе жартылай автоматты түрде орындалуы мүмкін.
Икемді роторларды жоғары жиілікте үлкен айналымдарда теңдеу үшін резонансқа дейінгі тіректері және біліктік жетегі бар мамандандырылған станоктар қолданылады. Мұндай станоктар тогы сенсорларымен және ауаға үйкеліс бойынша қуат шығынын азайту үшін герметикалық камералармен жабдықталған.
Тік теңдеу станоктарын өңделетін бөлшектердің өлшемі, дәлдік деңгейі, қуаты және функционалдық мүмкіндіктері бойынша жіктеуге болады:
Кіші және орташа бөлшектерге арналған станоктар — жоғары дәлдік қажет болатын, бірақ үлкен қуат талап етпейтін компоненттерді өндіруде қолданылады. Олар ықшам және шектелген кеңістікте пайдалануға ыңғайлы, көбінесе автокөлік бөлшектері үшін қолданылады.
Үлкен габаритті және ауыр бөлшектерге арналған станоктар — нығайтылған конструкциялармен және қуатты жетектермен жабдықталған, бұл электр қозғалтқыштарының роторлары мен турбина дискілері сияқты элементтерді өңдеуге мүмкіндік береді. Олар елеулі жүктемелерге шыдайды және тіпті күрделі жағдайларда теңдеудің дәлдігін қамтамасыз етеді.
Автоматты түзету жүйелері бар станоктар — материалды алып тастау немесе қосу арқылы теңгерімсіздікті автоматты түрде түзетуге мүмкіндік береді, бұл сериялық өндіруде өте тиімді. Мұндай станоктардың мысалдарын әуе-ғарыш саласында кездестіруге болады.
Күрделі пішіндер мен асимметриялы бөлшектерге арналған станоктар — стандартты емес геометриясы бар бөлшектерді дәл теңдеу үшін арнайы бекіткіштермен және қозғалмалы элементтермен жабдықталған, желдету жүйелерін өндіруде пайдалы.
Тік теңдеу станоктарының артықшылықтары
- Жоғары дәлдік: Бөлшектің тік орналасуы ауырлық күшінің әсерін азайтады, бұл тұрақты және дәл өлшеулерді қамтамасыз етеді.
- Орнатудың ыңғайлылығы: Бөлшекті орнату процесі жеңілдейді, әсіресе ауыр және үлкен өлшемді элементтер үшін.
- Жұмыс жылдамдығы: Дайындық кезеңдерінің санының аздығы теңдеу уақытын қысқартады, бұл сериялық өндіруде маңызды.
- Икімділік: Кішкентай қалақшалардан бастап ауыр роторларға дейін әртүрлі типтегі бұйымдарды теңдеуге жарамды.
Техникалық сипаттамалар
- Масса диапазоны: Станоктың өңдей алатын бөлшектердің салмағын анықтайды, бірнеше граммнан бірнеше тоннаға дейін.
- Максималды диаметр: Станоктың конструкциясымен шектеледі, бірнеше метрге жетуі мүмкін.
- Рұқсат етілген теңгерімсіздік: Теңдеудің дәлдігін анықтайды, рұқсат етілген теңгерімсіздік неғұрлым аз болса, теңдеу соғұрлым дәл болады.
- Айналу жылдамдығы: Жұмыс жағдайларын имитациялау және ықтимал проблемаларды анықтау үшін маңызды.
- Интеграция: Автоматты түзету жүйелері мен сапаны бақылау жүйелерімен интеграциялану мүмкіндіктері.
Бұл сипаттамалар станоктың нақты міндеттерге қолдану саласын анықтайды, теңдеу процесінің жоғары дәлдігі мен тиімділігін қамтамасыз етеді.
