Кез келген теңдеу станоктарын және жетілдіру

Теңдеу станоктары жиі он жылдан астам уақыт бойы пайдаланылады, роторларды динамикалық теңдеуге арналған станоктың бөлшектері мен тораптарының физикалық тозуы, технологиялық ескіруі оны роторларды қажетті дәлдікпен теңдеуге пайдалануға мүмкіндік бермейді. Теңдеу станоктарының дәлдік сипаттамалары мен функционалын қалпына келтіру және өнімділікті арттыру үшін және жетілдіру қажет, оған мыналар кіреді: өлшеу және басқару жүйесін жаңарту, сондай-ақ тозған тораптар мен бөлшектерді ауыстыру. Сонымен қатар, 70-90 жылдары шығарылған теңдеу станоктарының айтарлықтай бөлігі тұрақты ток жетектісіне ие, ол да тозуға ұшырайды. Біз тұрақты ток жетектісін заманауи жиілікті басқарылатын асинхронды жетектіске ауыстырамыз.

Жетілдіруге кеткен шығындар жаңа теңдеу жабдығын сатып алу шығындарынан айтарлықтай төмен. Көбінесе кәсіпорындар қолданылған теңдеу станоктарын сатып алып, оларды жетілдіреді, бұл экономикалық тұрғыдан орынды.

Ең сұранысқа ие болып табылатындар - теңдеу станоктарының механикалық және электронды бөлігін жетілдіру жұмыстары. Теңдеу жүйелері механикалық элементтердің физикалық тозуы салдарынан жарамсыз күйге келеді, электронды бөлігі ескіреді, ал оларды ауыстырған кезде, біз әдетте жаңа аналогына қарағанда жоғары дәлдік сипаттамаларын аламыз, бұл жабдықтың тағы да көп жылдар бойы жұмыс істейтінін білдіреді.

Көлденең теңдеу станоктарын жетілдірудің үш негізгі бағытын ажыратуға болады: станоктың механикалық, электронды және электрлік бөліктерін жетілдіру.

• Механикалық бөлігін жетілдіру: подшипниктерді, зақымдалған тораптарды анықтау, ротордың керілу жүйесі мен жетектісін ауыстыру, бояу.
• Электрлік бөлігін жетілдіру: жетек торабының электр қозғалтқышын, діріл датчиктерін, ротордың бұрыштық орны датчигін (энкодерді), айналымдар лазерлік белгілегішін, жиілік түрлендіргішін, қауіпсіздік жүйелерін ауыстыру.
• Электронды бөлігін жетілдіру: теңдеу станоктарын өлшеу және басқару жүйесін ауыстыру.

Электронды бөлігін жетілдіру жинағына діріл датчиктері, айналымдар лазерлік белгілегіші және инкрементті энкодері бар "R-Bal SI-1" өлшеу жүйесі кіреді.

"R–Bal SI–1" өлшеу жүйесі өлшеу құралдарының бірыңғай тізіліміне енгізілген және метрологиялық тексеруге жатады. "R-Bal SI-1" барлық типтегі станоктармен жұмыс істеуге арналған: резонансқа дейінгі, резонанстан кейінгі, көлденең, тік, және олардың әрқайсысында теңгерімсіздікті өлшеудің жоғары дәлдігін қамтамасыз етеді.

Теңдеу бағдарламасы түсінікті және ыңғайлы интерфейске ие, бұл операторға станокта жұмыс істеуді ең қысқа мерзімде үйренуге, сондай-ақ өлшеу нәтижелерін ең тез алуға мүмкіндік береді.

Резонансқа дейінгі станоктарда "R–Bal SI–1" жүйесі ротордың бірінші іске қосылысында теңгерімсіздікті анықтауға мүмкіндік береді - бұл теңдеудің жалпы уақытын айтарлықтай қысқартады және әсер коэффициенттерін анықтау үшін бірнеше тарировкалық іске қосудың қажеттілігін жояды, бұл бастапқы теңгерімсіздік деңгейі жоғары роторлар үшін өте өзекті. Өлшеу жүйесімен өзара әрекеттесу сенсорлы монитор көмегімен де, тінтуірмен клавиатура көмегімен де жүзеге асырылуы мүмкін. Басқару тұтқасы принтерді орнатуға, құралдарды, жетек белдіктерін және басқа да қажетті заттарды сақтауға арналған бөлімді қамтиды.

ТЕҢДЕУ СТАНОКТАРЫН ЖЕТІЛДІРУДІҢ НЕГІЗГІ СЕБЕПТЕРІ

Теңдеу станоктарын жетілдіру келесі белгілер пайда болған кезде мағынасы бар:
• Станоктың жеткіліксіз дәлдігі, бұл өнімді рұқсат етілген теңгерімсіздікпен теңдеу мүмкіндігінің болмауымен көрінеді.
• Теңдеу станоктарының жеткіліксіз өнімділігі, бұл рұқсат етілген теңгерімсіздікке жету үшін қажет теңдеу іске қосулары санының ұлғаюымен, өнімділікті арттыру үшін бағдарламалық жасақтаманың қажетті функцияларының болмауымен көрінеді.
• Жеткіліксіз технологиялық мүмкіндіктер, бұл роторларды теңдеуге арналған қажетті құрылғылардың жоқтығымен көрінеді, мысалы, қарсы тіректер, балама жетек құрылғылары, бұрғылау және дәнекерлеу қондырғылары.
• Көлденең теңдеу станоктарын жетілдірудің жаңа жабдықты сатып алумен салыстырғандағы негізгі артықшылықтары - бұл төмен құн және жұмыстарды орындаудың айтарлықтай қысқа мерзімдері.

Металл өңдеу жабдықтары паркінің болуына байланысты «Робалс» компаниясы бұрын пайдаланылмаған және айтарлықтай зақымдану мен толық емес құрамдылығы бар роторларды динамикалық теңдеуге арналған көлденең теңдеу станоктарын қалпына келтіру мүмкіндігіне ие. Теңдеу станоктарын жетілдіру жұмыстары не толығымен «Робалс» мамандарымен, не де Тапсырыс берушімен жұмыстарды бөлісу арқылы жүргізіледі.

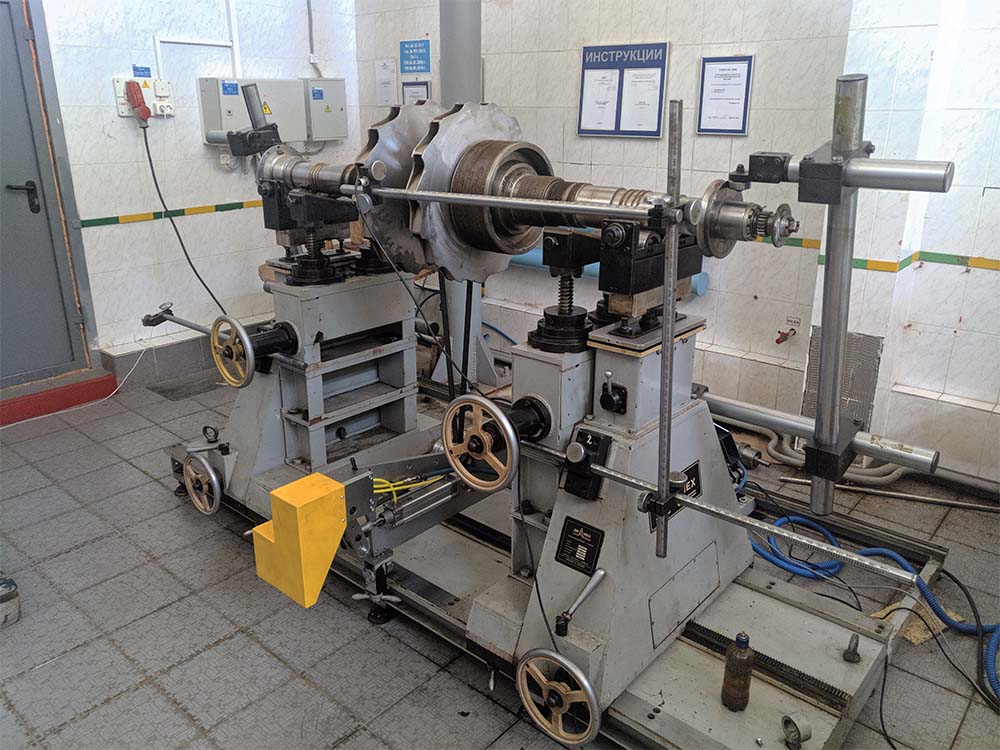

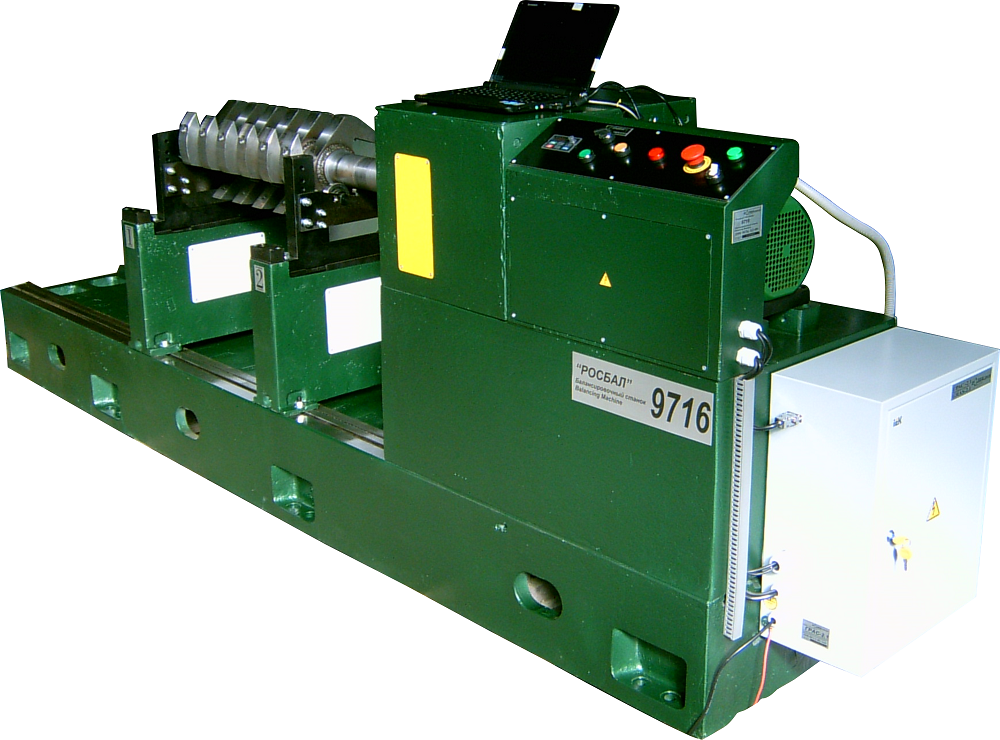

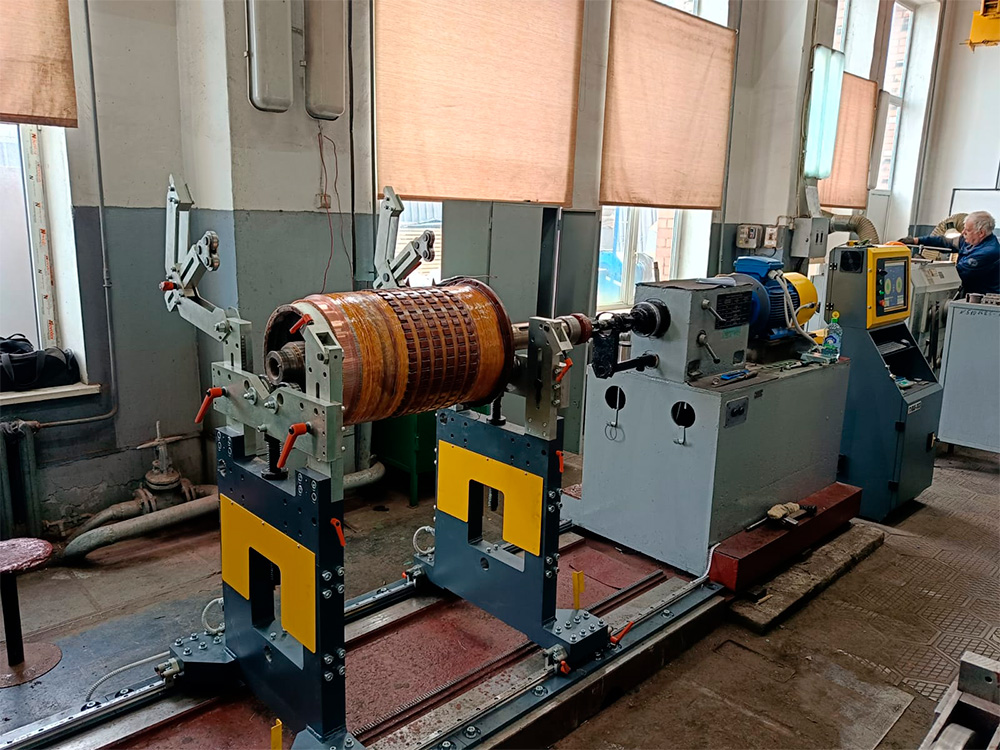

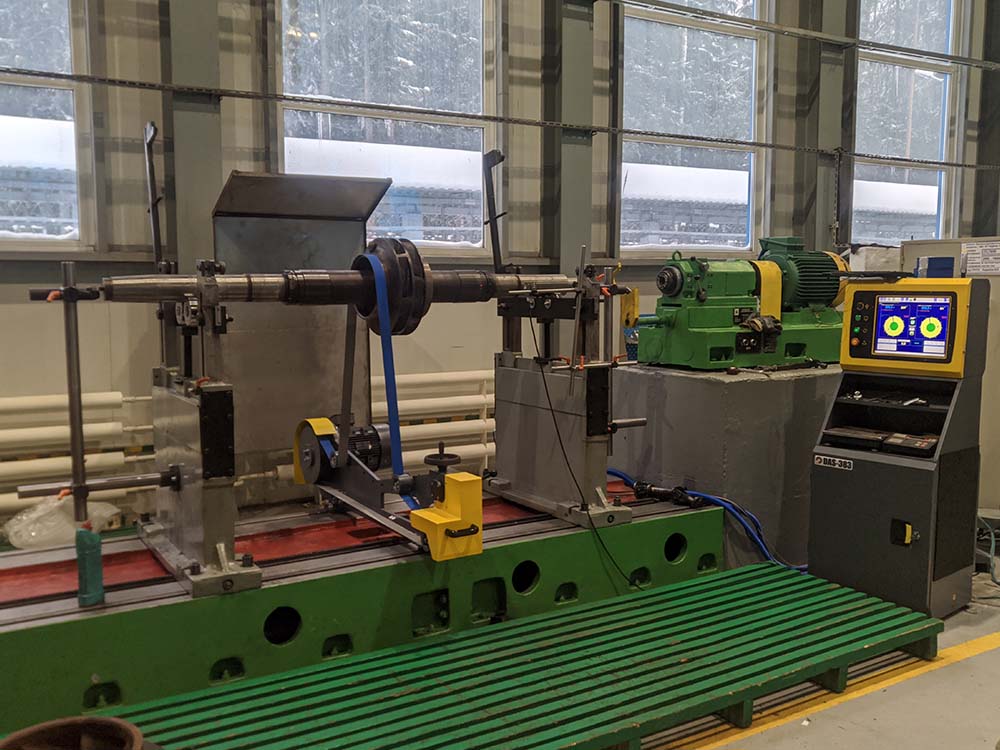

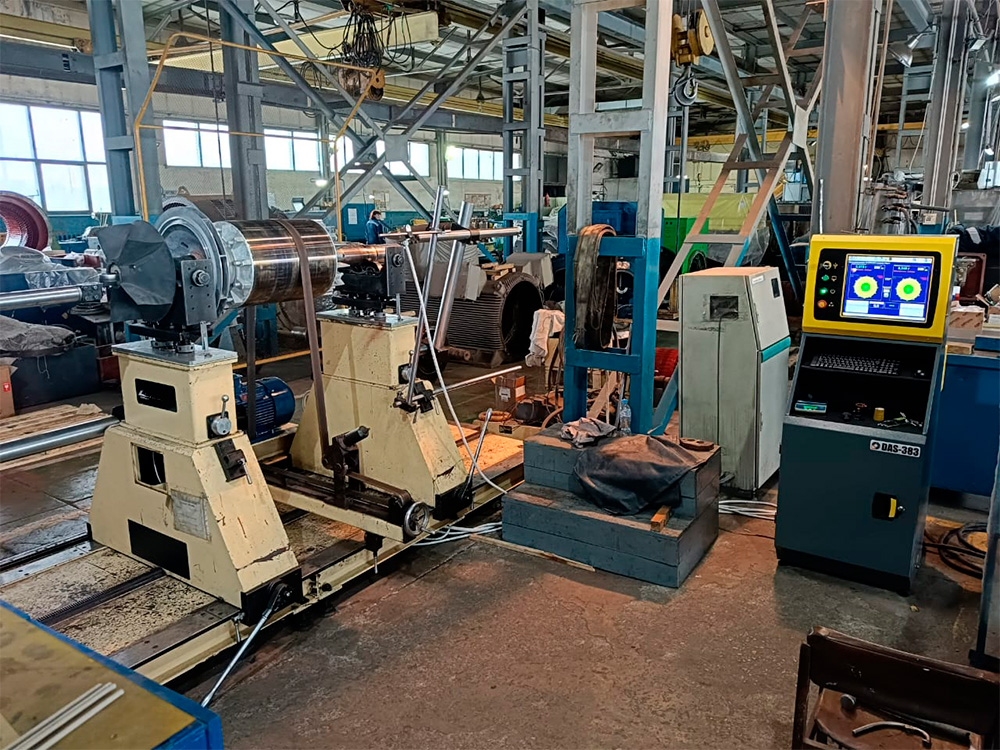

ЖЕТІЛДІРІЛГЕН ТЕҢДЕУ СТАНОКТАРЫНЫҢ ФОТОСУРЕТТЕРІ МЕН БЕЙНЕЛЕРІ
