Турбиналар үшін теңдестіру станоктары - бұл газ, бу және гидравликалық турбиналар роторларының, сондай-ақ олардың құрамдас бөліктерінің (қозғалтқыш доңғалақтары, компрессор және турбина сатыларының) теңсіздігін анықтау және жоюға арналған арнайы жабдық. Турбина роторларын теңдестіру мыналар үшін қажет: дірілді және динамикалық жүктемелерді азайту, подшипниктер мен басқа түйіндердің қызмет мерзімін ұзарту, турбиналардың тиімділігін арттыру, авариялық жағдайлардың алдын алу.
Мұндай жабдық энергетикада, авиация және кеме құрастыру өнеркәсібінде, сондай-ақ турбиналық агрегаттарды өндіру және жөндеуде қолданылады.
Ең қолайлы

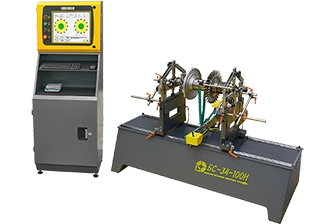

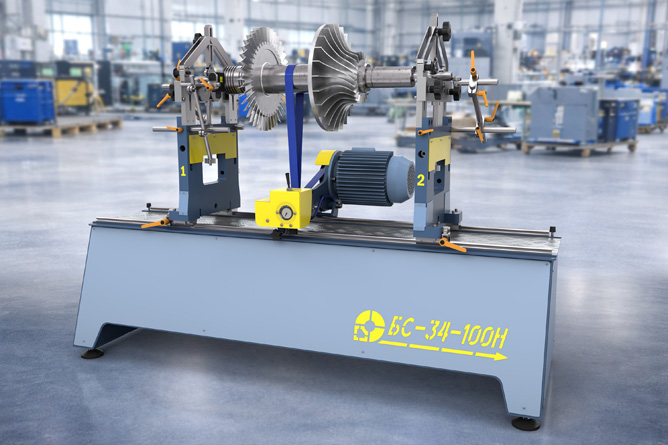

BS-34-100H
BS-44-300H

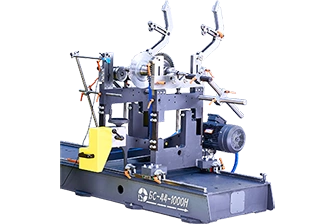

BS-44-1000H
Сіздің тапсырмаңызға сәйкес келуі мүмкін
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|

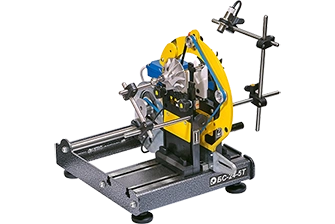

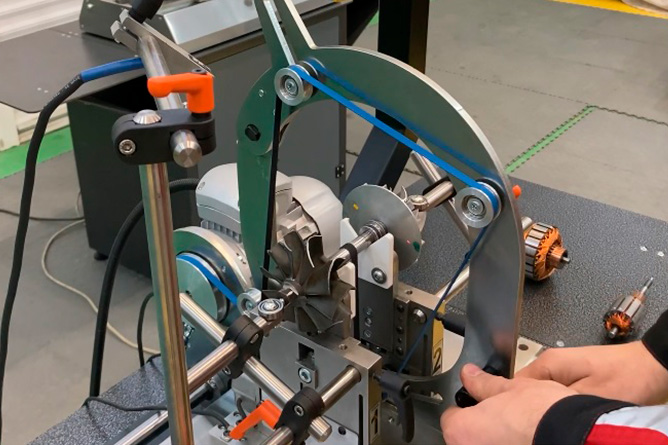

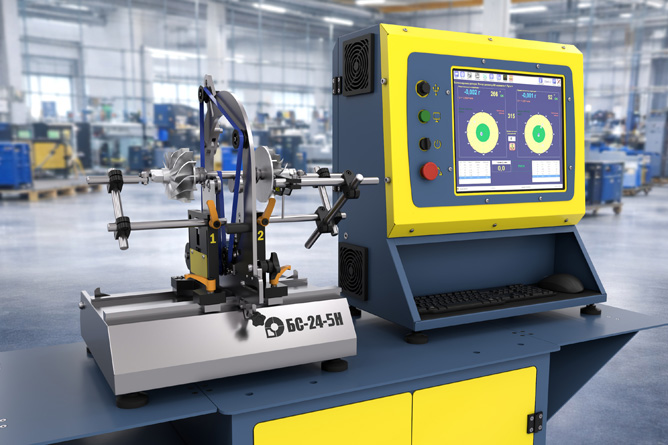

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |

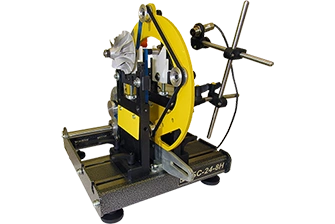

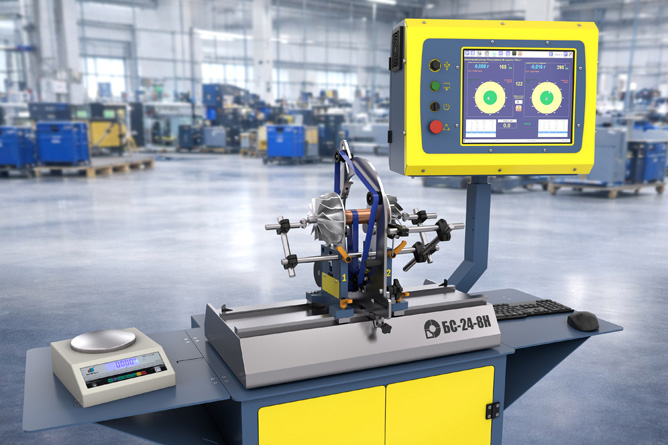

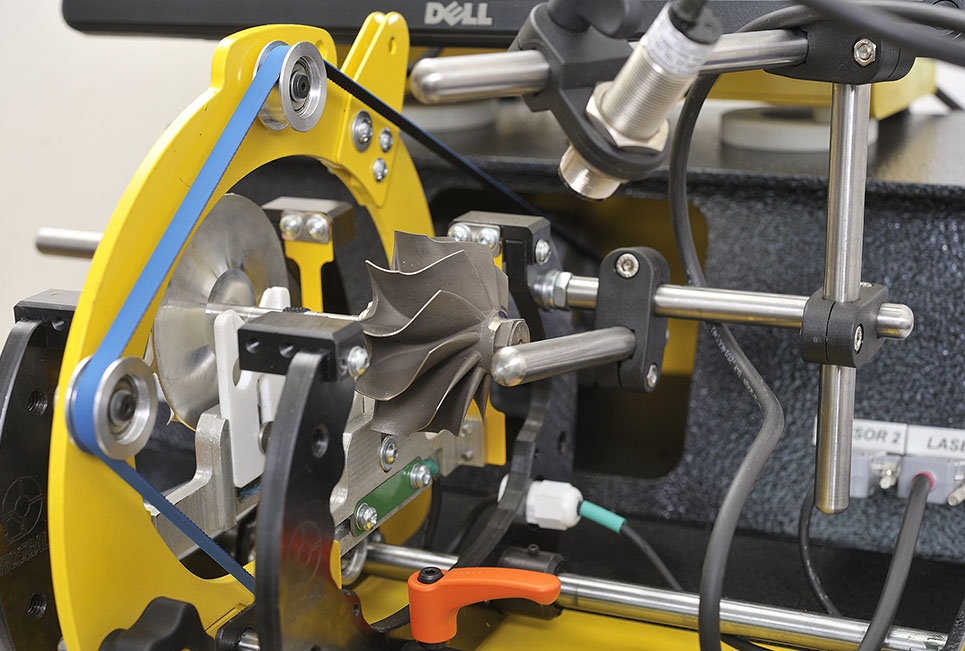

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |

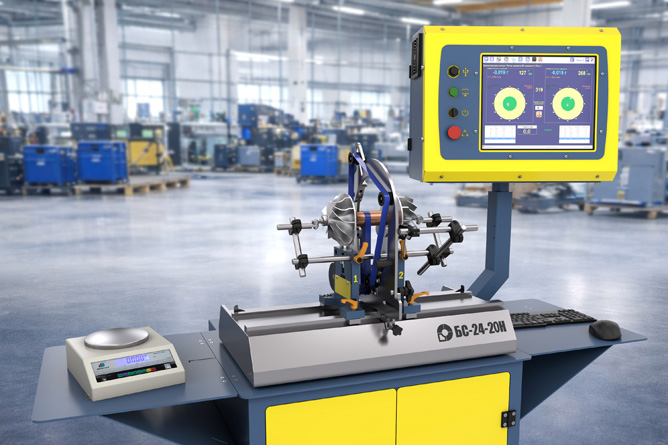

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |

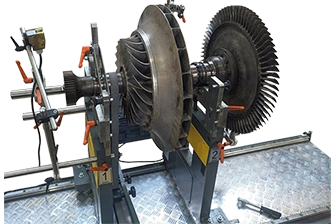

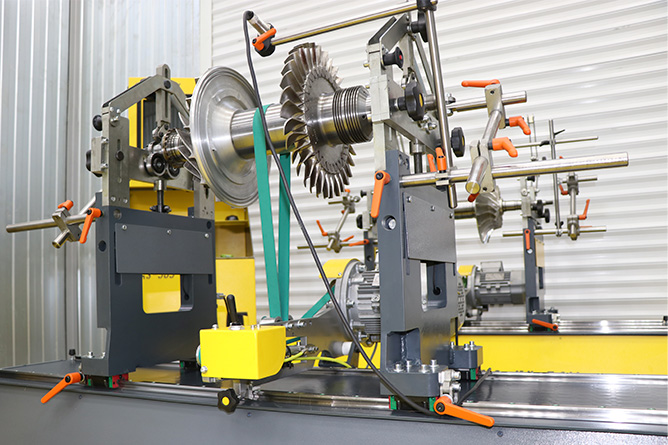

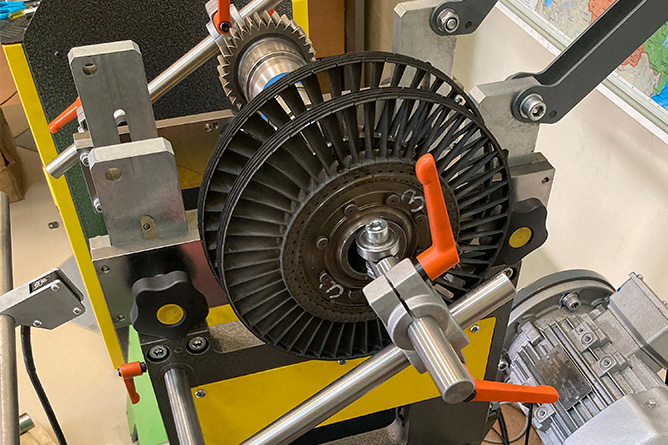

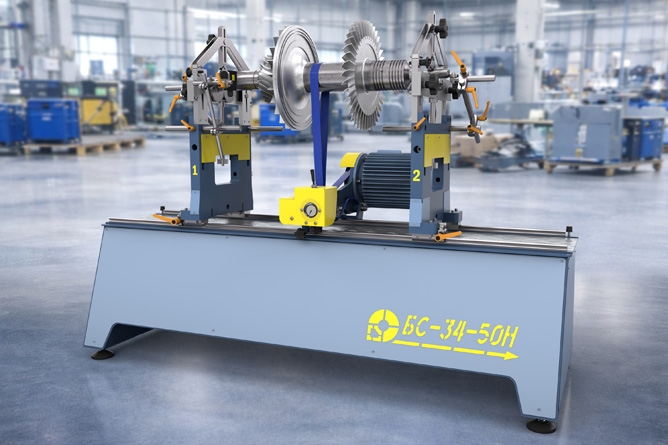

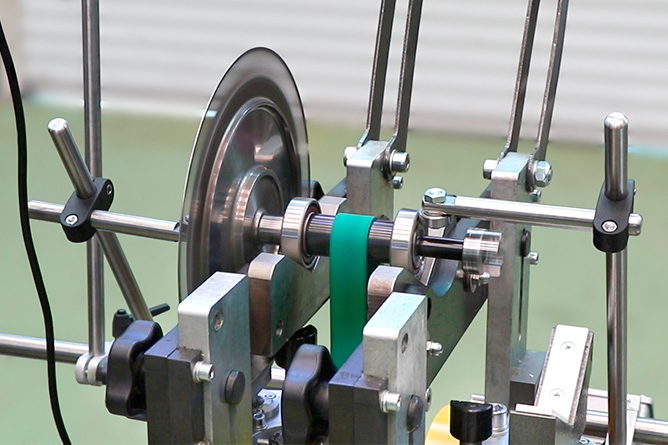

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |

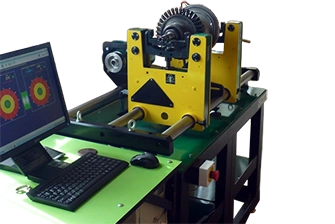

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |

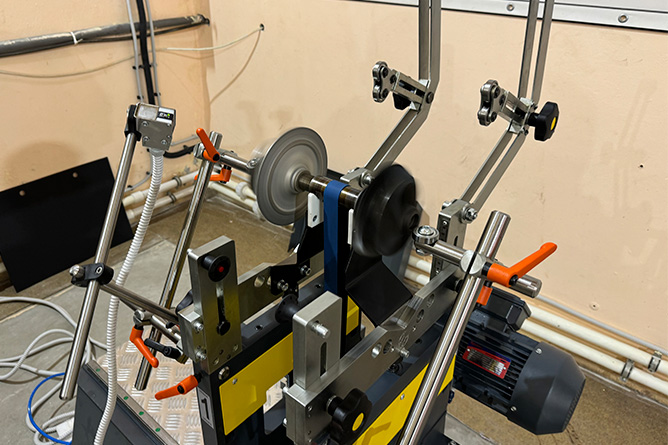

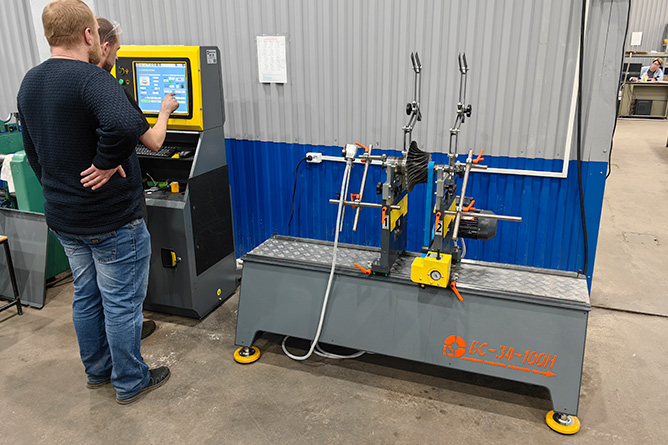

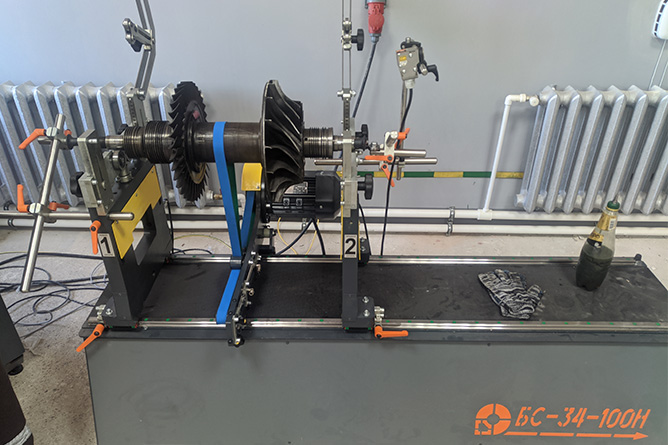

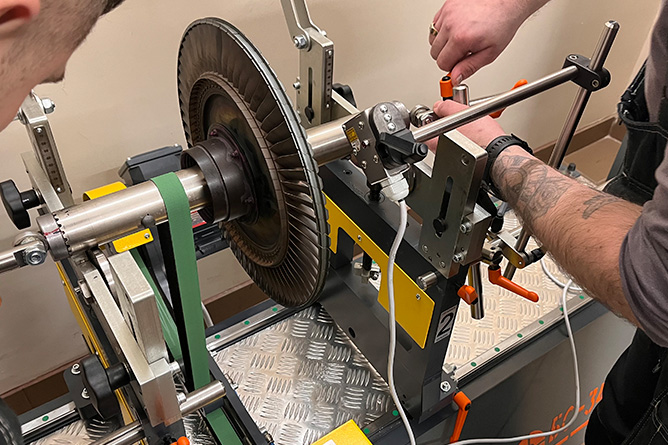

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |

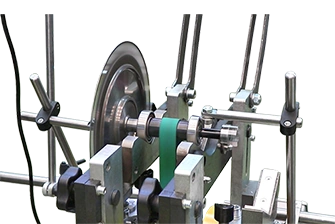

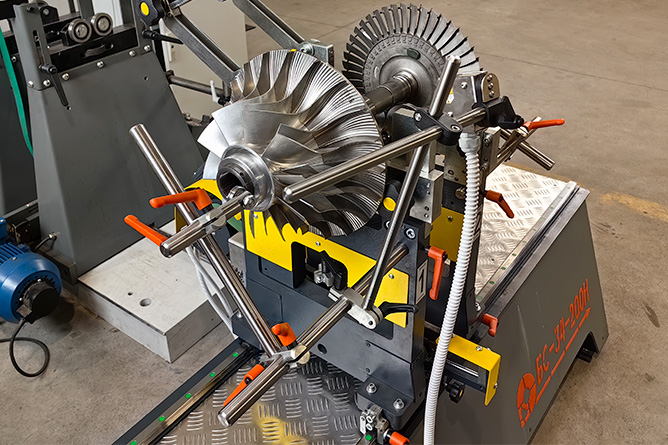

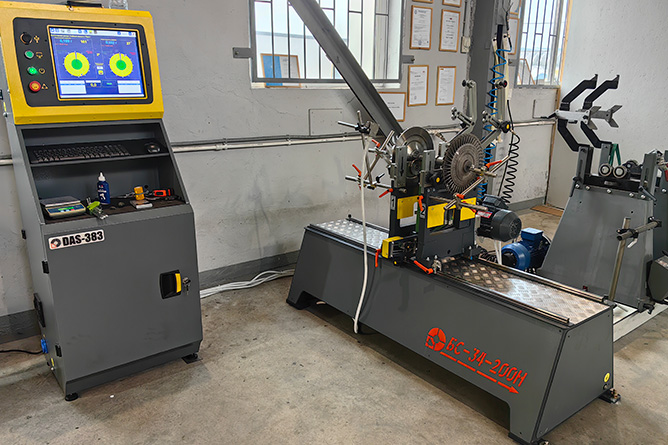

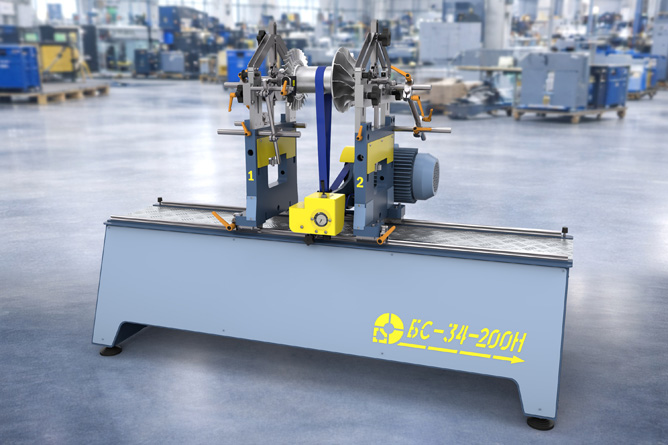

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |

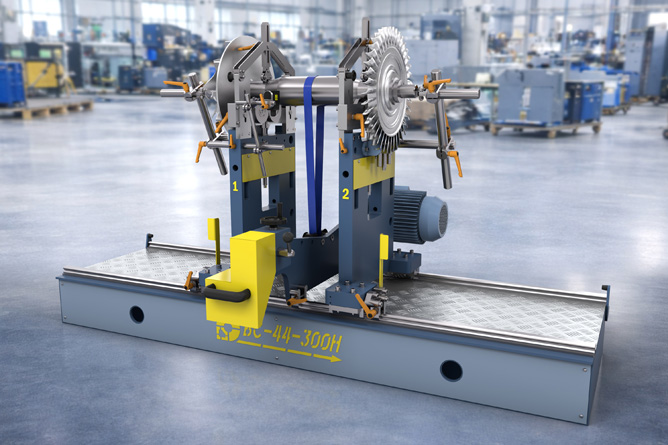

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |

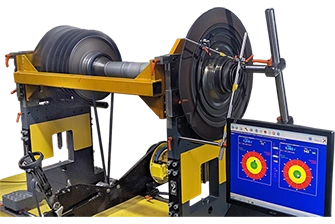

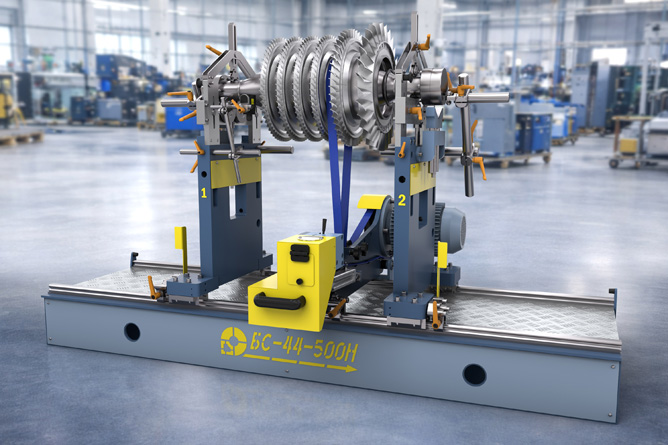

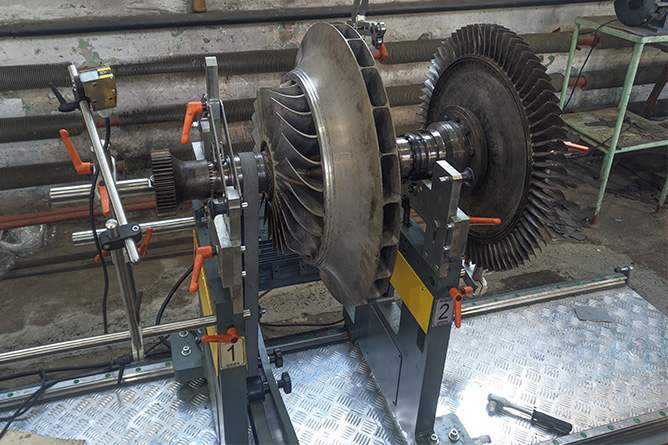

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |

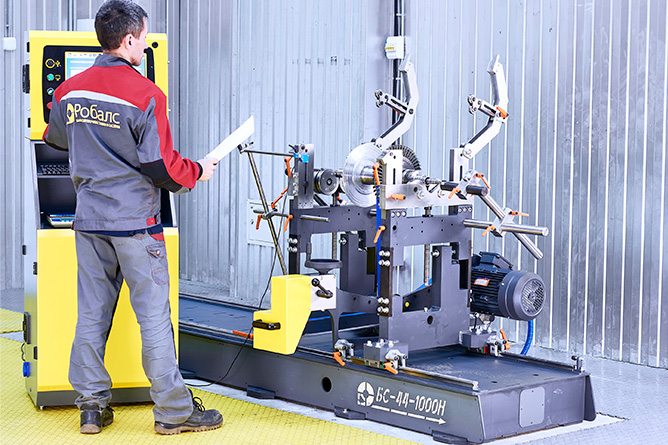

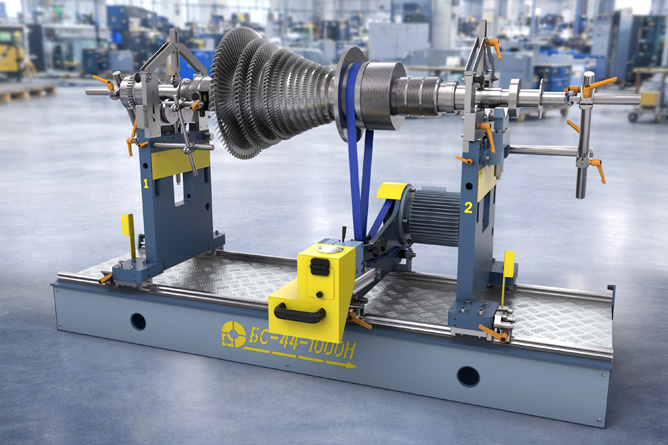

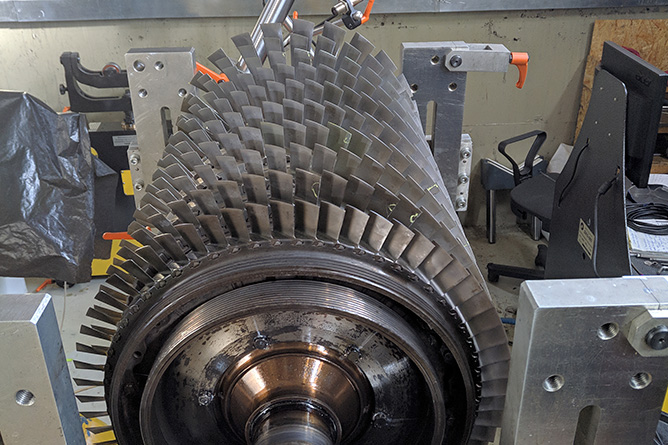

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |

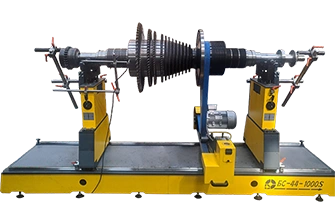

| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

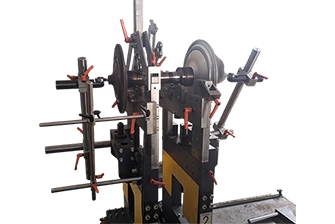

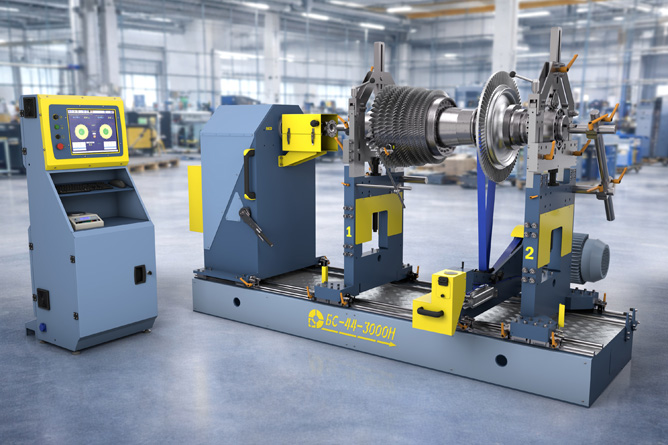

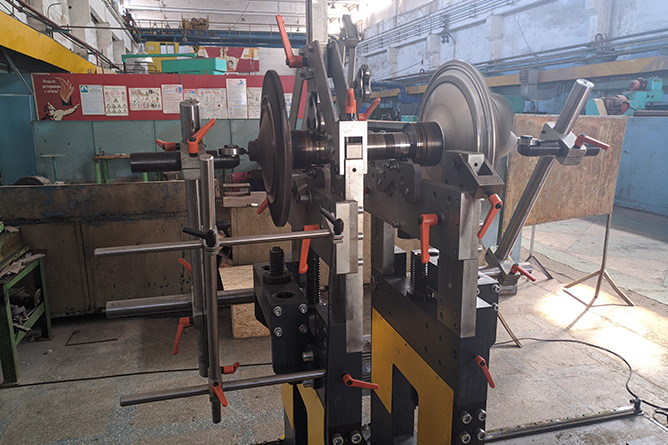

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

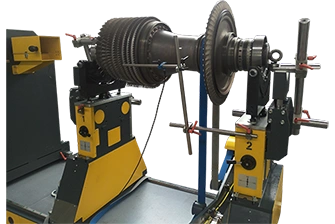

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

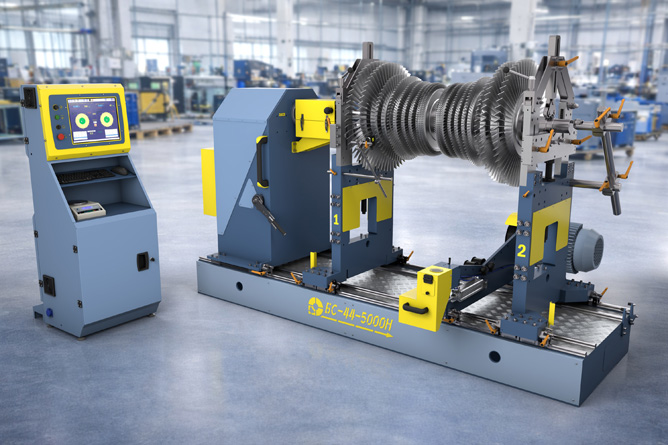

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

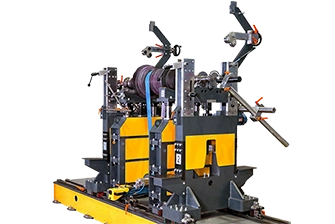

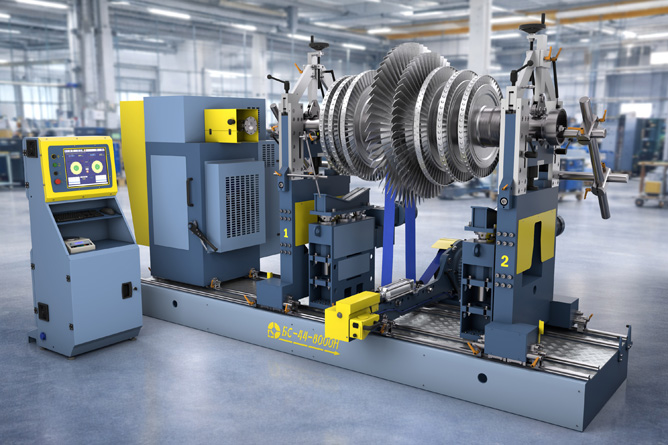

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

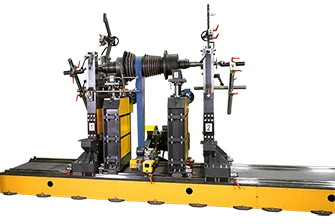

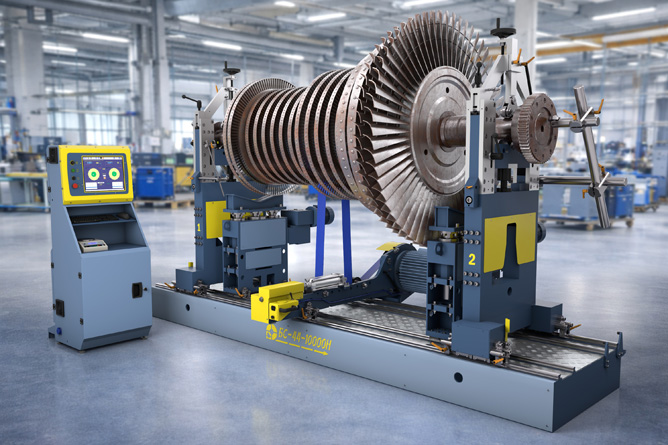

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

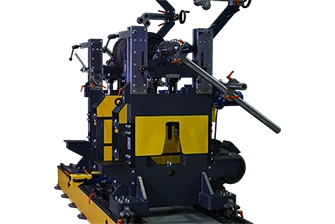

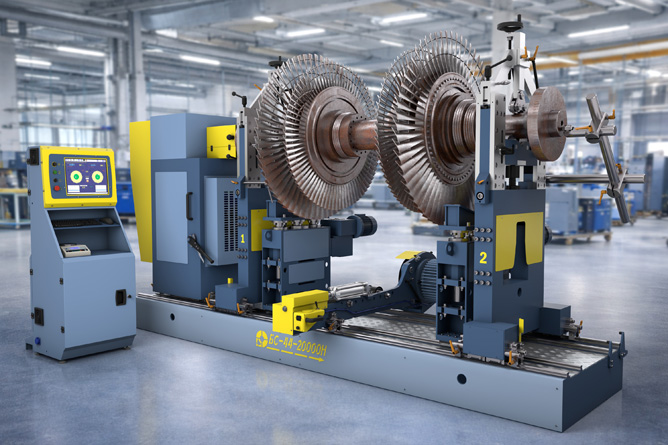

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Турбокомпрессорлерді теңдеу станоктары
Турбиналарды (турбокомпрессор роторларын) теңдеуге, мүмкін, басқа ешқандай жабдық түріне қарағанда жоғары талаптар қойылады. Турбинаның орталық элемені болып табылатын бұл роторлар үлкен жүктемелерге ұшырайды және жоғары жылдамдықпен айналуына байланысты ең болмағанда теңгерімсіздік дірілдің артуына әкелуі мүмкін, бұл өз кезегінде бөлшектердің ерте тозуына, қызып кетуіне және тіпті турбина құралымдарының бұзылуына себеп болады. Сондықтан турбинаның өнімділігі ғана емес, сонымен қатар оның тұтастығы да дұрыс теңдеуден байланысты.
Біздің әзірлеген көлденең теңдеу станоктары роторлардың массасын ең дәл бөлуді қамтамасыз ету және теңдеу үшін арналып жасалған, бұл дірілді азайтып, турбокомпрессордың жұмыс тұрақтылығын арттырады. Мұндай реттеу ротор бөлшектерін ауыстырған немесе жөндеген кезде оны зауодтық параметрлерге mümkün болғанша жақын күйге қайтару қажет болғанда, компрессорларды жөндеу кезінде ерекше маңызды. Сондай-ақ, роторлар нөлден жасалып, теңдеу олардың барлық техникалық талаптар мен стандарттарға сәйкестігін қамтамасыз ететін өндірісте де маңызды.
«Робалс» ЖШС-нің көлденең теңдеу станоктары турбокомпрессор роторларының оңтайлы жұмысын қамтамасыз етуге байланысты бірқатар мәселелерді шешеді. Бұл станоктардың негізгі міндеті – турбина роторларын пайдалану процесінде сөзсіз пайда болатын теңгерімсіздікті жою. Массаны идеалды бөлуден ең болмағанда ауытқу тітіркенудің жоғарылауы, подшипниктер мен басқа құрылымдардың бұзылуы, турбинаның жұмыс тиімділігінің төмендеуі сияқты күрделі салдарларға әкелуі мүмкін.
Теңдеу процесі діріл деңгейін айтарлықтай төмендетуге мүмкіндік береді, нәтижесінде жабдықтың қызмет ету мерзімі ұзарады және оның пайдалану сипаттамалары жақсарады. Дұрыс теңделген турбокомпрессор роторы подшипниктер мен басқа түйіндерге түсетін жүктемені азайтады, бұл пайдалану шығындарын төмендетеді және оның техникалық қызмет көрсету мерзімін ұзартады. Бұл турбокомпрессорлар жоғары жүктеме жағдайында жұмыс істеп, жоғары сенімділікті талап ететін салаларда ерекше маңызды.
«Робалс» ЖШС өндірісіндегі турбиналарға арналған станоктар, ең алдымен, турбокомпрессорларды жөндеу және қызмет көрсеттумен айналысатын жөндеу шеберханалары мен мамандандырылған сервистік орталықтарда қолданылады. Мұнда теңдеу кез келген жөндеу немесе ротор бөлшектерін ауыстырғаннан кейін міндетті кезең болып табылады.
Сондай-ақ, мұндай станоктар жаңа турбиналардың роторларын жасау кезінде өндірістік кәсіпорындарда сұранысқа ие. Өндірістік жағдайларда роторлардың сапа мен сенімділікке қойылатын қатаң талаптарға сәйкес келуін қамтамасыз ету үшін теңдеудің дәлдігін жинақтау кезеңінде-ақ қамтамасыз ету маңызды.
Біздің жабдық пайдаланудың ең әртүрлі жағдайларында турбиналардың жоғары тиімділігі мен ұзақ мерзімділігіне қол жеткізу үшін қажет сенімді және дәл теңдеуді қамтамасыз етеді.
Турбокомпрессорлар – бұл іштен жанатын қозғалтқыштарда, газ турбиналық қондырғыларында және әртүрлі өнеркәсіптік агрегаттарда қолданылатын күрделі инженерлік жүйелер. Олар жұмыс істеген кезде роторлар тек жоғары айналым жылдамдығына ғана емес, сонымен қатар айтарлықтай температуралық өзгерістерге де ұшырайды, бұл өз кезегінде теңдеудің дәлдігіне қойылатын талаптарды арттырады.
Турбокомпрессор роторларын теңдеудің ерекшеліктерінің бірі – дәл жоғары айналым жылдамдығын ескеру қажеттілігінде. Турбиналар минутта он мыңдаған айналымнан астам керемет жылдамдықпен айналуы мүмкін, және мұндай жылдамдықта ең болмағанда теңгерімсіздік апатты салдарларға әкелуі мүмкін. Сондықтан роторларды теңдеуге арналған станоктар өлшеу және түзету үшін ең жоғары дәлдікті қамтамасыз етуі керек. «Робалс» ЖШС станоктарында бұл заманауи өлшеу технологияларын, жоғары сезімтал сенсорларды, заманауи бағдарламалық жасақтаманы және массаны бөлуді реттеу үшін дәл механикалық тетіктерді қолдану арқылы қол жеткізіледі.
Турбокомпрессорларды теңдеудің тағы бір қиындығы – олардың жұмыс істейтін температуралық режимдерді ескеру қажеттілігі. Жоғары температурада доңғалақтарды жасайтын материалдар қасиеттерін өзгерте алады және бұл жалпы теңдеуге әсер етеді. Теңдеу процесінде нақты пайдалану жағдайында ротордың сипаттамаларын сақтауы үшін осы өзгерістерді ескеру маңызды. Осыған байланысты біздің станоктарда ықтимал температуралық деформацияларды теңдеу және ротордың кез келген жүктемеде жұмыс тұрақтылығын қамтамасыз ету үшін арнайы әдістер мен тәсілдер қолданылады.
Қатаң рұқсат етілген ауытқулар мен стандарттарды сақтау – турбокомпрессор роторларын теңдеудің ең маңызды аспектісі. Белгіленген параметрлерден кез келген ауытқу жабдықтың тез тозуына және апаттарға әкелуі мүмкін. Сондықтан теңдеу кезінде барлық операциялардың белгіленген талаптар мен стандарттарға сәйкестігіне ерекше назар аударылады.
Турбокомпрессор роторларын теңдеу – бұл мамандардың жоғары біліктілігін және заманауи станоктарды қолдануды талап ететін күрделі және жауапты процесс. Егер сіздің міндетіңіз сенімді және заманауи теңдеу жабдығын таңдау болса, сіздің тапсырмаларыңыз үшін ең қолайлы модельді таңдау бойынша кеңес алу үшін «Робалс» ЖШС менеджерлеріне хабарласыңыз.
