Резонанстан жоғары теңсеру станоктары
Резонанстан тыс теңдестіру станоктары - бұл роторларды резонанстық жиіліктерден жоғары жылдамдықтарда теңдестіруге арналған жабдық. Мұндай станоктардың артықшылықтарына тұрақсыз сапасыз беттерге бекітусіз орнату мүмкіндігі және "Станокты роторға жақындату" әдісін қолданып станокты еркін жылжыту мүмкіндігі жатады.
Ең қолайлы
Сіздің тапсырмаңызға сәйкес келуі мүмкін
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |
| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |
| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |
| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |

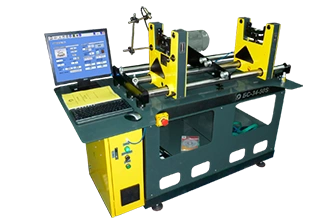

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |
| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |

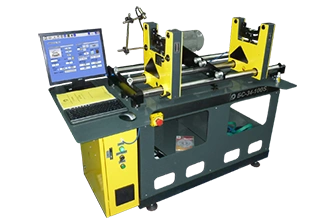

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |

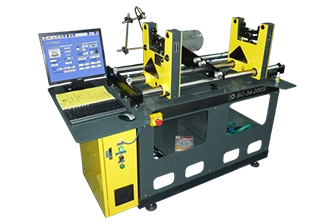

| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |

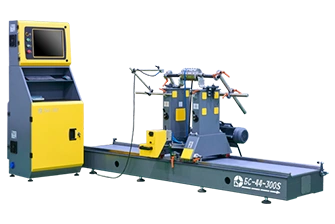

| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |
| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |

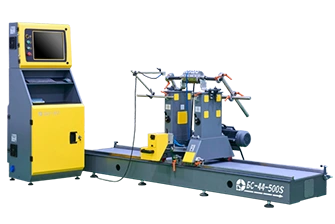

| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |
| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |
| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

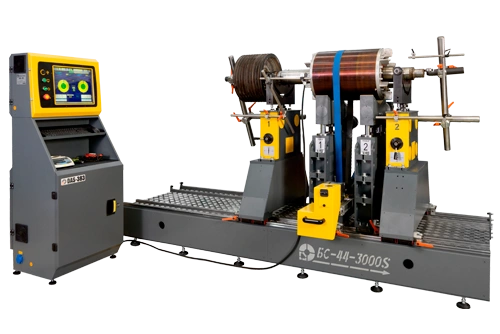

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |
| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |

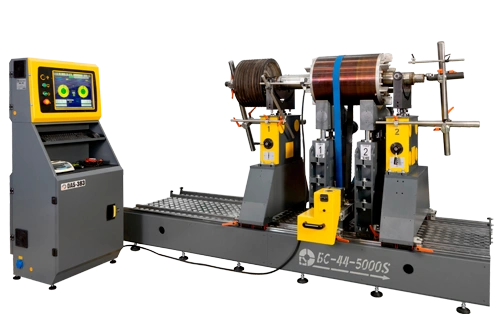

| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

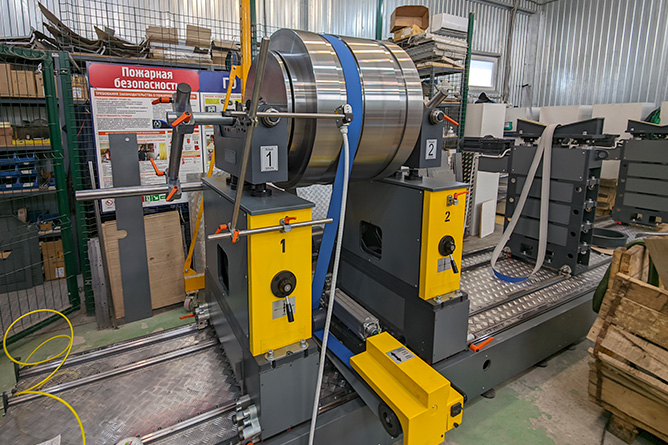

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |

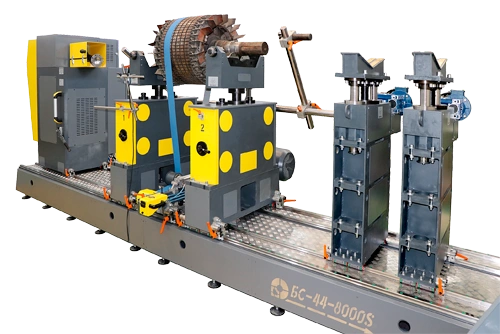

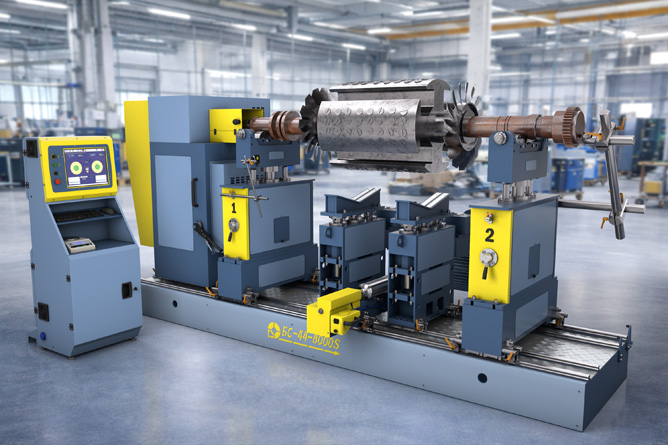

| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |
| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |

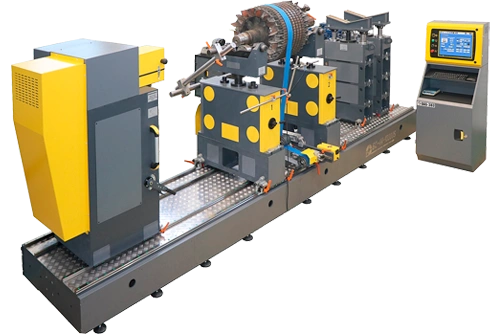

| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

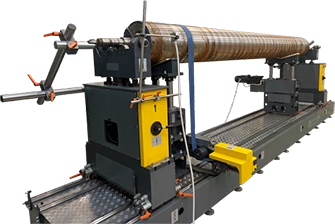

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Резонанстық ауқымдағы теңдеу станоктары
Резонанстық ауқымдағы теңдеу станоктары көптеген салаларда, соның ішінде автомобиль, авиация және өнеркәсіпте, роторлар мен басқа айналатын компоненттерді жоғары дәрежеде теңдеу қажет болған жағдайларда қолданылады. Олар өздерінің құрылымы және жұмыс принципімен ерекшеленеді және олар жабдықты өндіруде де, қызмет көрсету мен жөндеуде де қолданылып, механизмдердің жұмысының тұрақтылығы мен төзімділігіне ықпал етеді.
Резонанстық ауқымдағы теңдеу станоктарының жұмыс принципі теңдеу құрылғысында пайда болатын резонанстық тербелістерді пайдалануға негізделген. Станокта әртүрлі бағыттарда әртүрленген қаттылығы бар серпімді элементтерге орнатылған қозғалмалы тіректер бар, бұл көлденең тербелістерге қажетті сезімталдықты қамтамасыз етуге мүмкіндік береді.
Теңделетін ротор резонанстық ауқымдағы станокта айналған кезде, ол түзету жазықтықтарындағы теңгерімсіздікке пропорционалды тіректердің тербелісін тудырады. Бұл тербелістер өлшеу құрылғылары мен бағдарламалық жасақтамамен тіркеліп, тербеліс амплитудасы мен жиілігін талдайды. Осылайша, теңдеу станоктары теңгерімсіздіктің шамасы мен бұрышын анықтайды, бұл қажетті түзетулерді жасауға мүмкіндік береді.
Резонанстық ауқымдағы теңдеу станоктарының құрылымы бірнеше негізгі элементтерді қамтиды:
- Қозғалмалы тіректер мен серпімді элементтер: Ротор орнатылатын тіректер серпімді элементтерге ілінген. Бұл элементтер көлденең жазықтықтағы тербелістерге ең аз кедергі көрсету үшін бапталады, бұл жүйеге теңгерімсіздікке тиімді жауап беруге мүмкіндік береді.
- Теңдеу құрылғысы: Ол өздік жиілігі ротордың айналу жиілігінен айтарлықтай төмен болатындай етіп таңдалатын құрылымды қамтиды. Бұл теңгерімсіздіктен туындаған тербелістерді тиімді түрде ұстап алуға мүмкіндік береді.
- Өлшеу кешені: Ол тербелістерді тіркеп, оларды теңгерімсіздікті анықтау үшін талданатын электр сигналдарына түрлендіреді. Өлшеу құрылғылары контактілі және контактісіз сенсорларды қамтуы мүмкін.
Резонанстық ауқымдағы теңдеу станоктарының негізгі технологиялық ерекшеліктерінің бірі - олардың ротордың айналу жиілігінің кең ауқымында теңгерімсіздікті дәл өлшеу қабілеті. Бұл серпімді элементтер мен қозғалмалы тіректерді мұқият баптау, сондай-ақ жоғары дәлдіктегі өлшеу кешенінің арқасында қол жеткізіледі.
Сонымен қатар, резонанстық ауқымдағы станоктар шағын тербелістерге жоғары сезімталдыққа ие, бұл оларды кішкене өлшемді және массасы аз роторлармен жұмыс істеу үшін идеалды етеді. Бұл станоктар жоғары дәлдік пен сенімділікті қамтамасыз ете алады.
Резонанстық ауқымдағы теңдеу станоктары оларды өндіру мен жөндеудің әртүрлі салаларында қолдануға жарамды ететін бірқатар артықшылықтарға ие. Алайда, кез келген техника сияқты, оларды таңдау және пайдалану кезінде ескеру қажет шектеулері бар.
Резонанстық ауқымдағы теңдеу станоктарының негізгі артықшылықтарының бірі - олардың теңгерімсіздікті өлшеу және түзетудегі жоғары дәлдігі. Бұл құрылғылар резонанс принципін пайдаланады, бұл көлденең тербелілерге жоғары сезімталдыққа қол жеткізуге мүмкіндік береді. Мұндай сезімталдық роторларды дәл теңдеу үшін қажет.
Резонанстық ауқымдағы теңдеу станоктары айналу жиілігінің кең ауқымында жұмыс істегенде жоғары тұрақтылықты қамтамасыз ете отырып, оларды әртүрлі өлшемді және массасы бар роторларды теңдеу үшін пайдалануға мүмкіндік береді. Серпімді элементтер мен тіректердің жиілігі ротордың айналу жиілігінен айтарлықтай төмен болатындай етіп баптау, құрылғыға теңгерімсіздіктен туындаған тербелістерді тиімді түрде ұстап алуға және дәл түзетулерді жасауға мүмкіндік береді.
«Робалс» ЖШС станоктарының құрылымы өлшеу дәлдігіне сыртқы факторлардың әсерін азайту үшін әзірленген, бұл оларды сериялық өндіру және жөндеу жағдайларында пайдалану үшін идеалды етеді.
Осының бәріне қарамастан, резонанстық ауқымдағы теңдеу станоктарының шектеулері де бар. Негізгі шектеулердің бірі - оның дұрыс жұмыс істеуін қамтамасыз ету үшін құрылғыны мұқият баптау қажеттілігі. Серпімді элементтерді немесе тіректерді дұрыс емес баптау өлшеу дәлдігінің төмендеуіне және теңгерімсіздікті тиімсіз түзетуге әкелуі мүмкін. Осылайша, тұрақты техникалық қызмет көрсету және жиі тексерулер де шектеулерге жатады. Бұл серпімді элементтер мен қозғалмалы тіректер уақыт өте келе тозуы және құрылғының жұмыс дәлдігіне теріс әсер етуімен байланысты.
Біздің станоктарымыз сонымен қатар автоматты баптау мен түзетуді қамтамасыз ететін күрделі басқару жүйелерімен – бағдарламалық кешендермен жабдықталған. Оларға бағдарламаланатын контроллерлер мен нақты уақыт режимінде теңгерімсіздікті дәл есептеуге және түзетуге мүмкіндік беретін мамандандырылған бағдарламалық жасақтама кіреді.
Егер сіз өндірісіңіз үшін тік теңдеу стендтерін таңдап жатсаныз, байланыс деректеріңізді қалдырыңыз, сонда біздің менеджерлер сізбен хабарласып, сіздің міндеттеріңізге және сипаттамаларыңызға ең сәйкес келетін станокты таңдау бойынша кеңес береді.
