Роторларды теңсеру станоктары
| Балансқа келтірілетін ротордың массасы, кг | Балансқа келтірілетін ротордың диаметрі, мм | Ротордың тірек мойындарының ортасы арасындағы қашықтық, мм | Ротор тірек мойындарының диаметрі, мм | Қол жеткізуге болатын ең аз қалдық дисбаланс | Привод қуаты, кВт | Привод түрі | Станоктың өлшемдері Ұ×Б×Е, мм | Станоктың механикалық бөлігінің салмағы (стандартты төсекпен), кг | Желідегі кернеу В/Гц/Фазалар | |
|---|---|---|---|---|---|---|---|---|---|---|

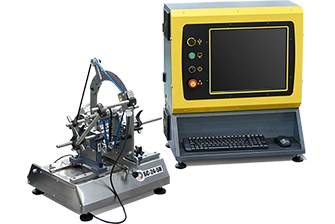

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Белдікті | 440х400х800 | 47 | 220/50/1 |

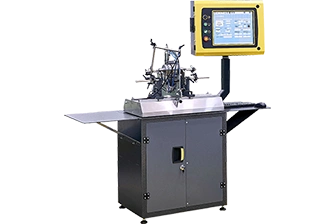

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Белдікті | 670х420х360 | 68 | 220/50/1 |

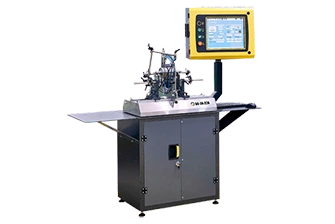

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Белдікті | 670х420х360 | 73 | 220/50/1 |

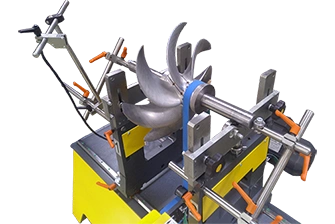

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 610 | 380/50/3 |

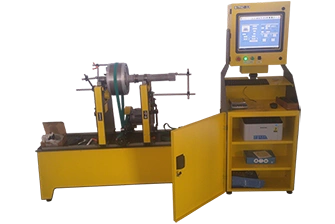

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Белдікті / Кардан / Аралас | 1550х1100х800 | 590 | 380/50/3 |

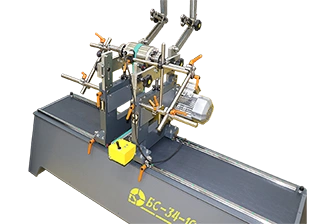

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 770 | 380/50/3 |

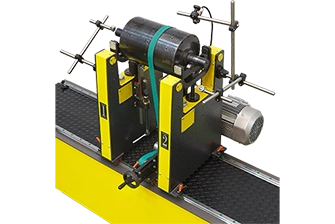

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Белдікті / Кардан / Аралас | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 790 | 380/50/3 |

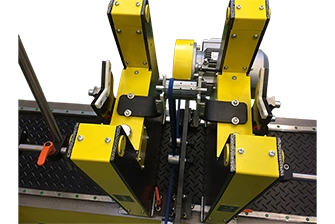

| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Белдікті / Кардан / Аралас | 1700х1100х820 | 750 | 380/50/3 |

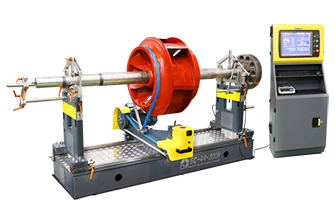

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 630 | 380/50/3 |

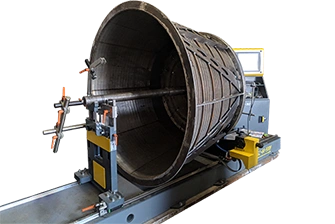

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 790 | 380/50/3 |

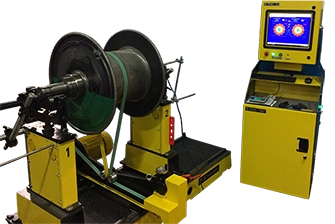

| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Белдікті / Кардан / Аралас | 2000х1200х1200 | 740 | 380/50/3 |

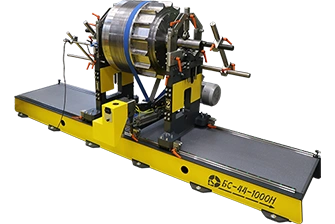

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1170 | 380/50/3 |

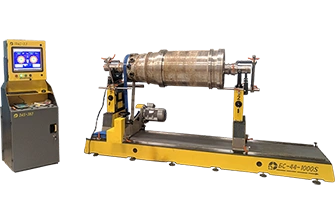

| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Белдікті / Кардан / Аралас | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

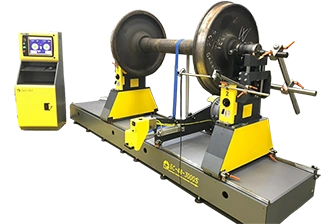

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1900 | 380/ 50/ 3 |
| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Белдікті / Кардан / Аралас | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

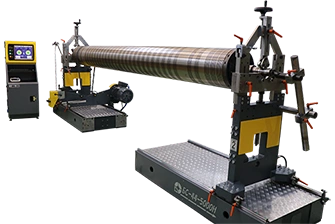

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2150 | 380/ 50/ 3 |

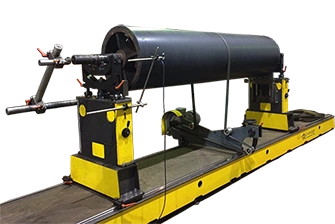

| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Белдікті / Кардан / Аралас | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

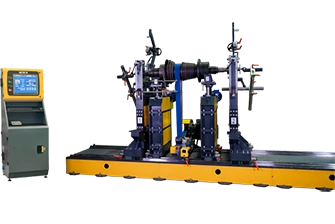

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 4150 | 380/ 50/ 3 |

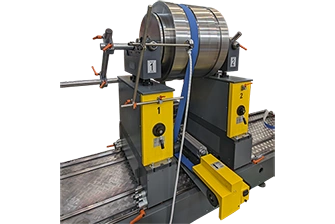

| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Белдікті / Кардан / Аралас | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

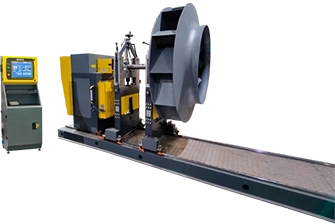

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4350 | 380/ 50/ 3 |

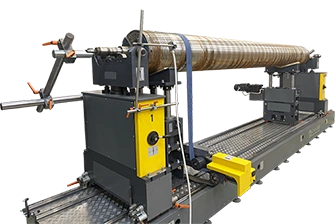

| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Белдікті / Кардан / Аралас | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

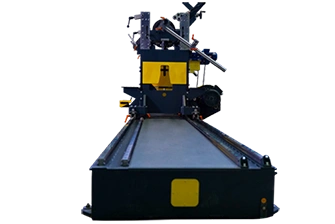

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6550 | 380/ 50/ 3 |

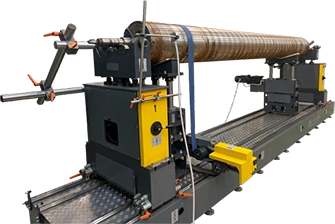

| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Белдікті / Кардан / Аралас | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600-ге дейін | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600-ге дейін | 0,5-ке дейін | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800-ге дейін | 0,5-ке дейін | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000-ге дейін | 1-ге дейін | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300-ге дейін | 2-ге дейін | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Тікелей | 1500х1200х800 | 700 | 380В/50 Гц/3 фаза |
Кестеде станоктың стандартты конфигурациясына қатысты деректер көрсетілген. Көптеген параметрлер тапсырыс берушінің талабына сай өзгертілуі мүмкін.
Роторлар үшін теңдеу станоктары
Әртүрлі ротор түрлерін дәл теңдеуге арналған әмбебап көлденең теңдеу станоктары. Олардың сипаттамалары электр қозғалтқыштарының роторлары немесе автомобильдің турбокомпрессорлары сияқты шағындардан бастап, газ турбиналары мен генераторлардың роторлары сияқты ірілерге дейін кең ауқымды роторларды өңдеу мүмкіндігін қамтамасыз етеді. Станоктардың конструкциясы теңделетін роторды көлденең жазықтықта тұрақты қалпында ұстап, жұмыстың жоғары дәлдігін қамтамасыз етеді. Тәжірибе нәтижесіне гравитация күштері немесе дұрыс емес бекітуде көрінетін адам факторы әсер еруі мүмкін тік модельдерден айырмашылығы, көлденең станоктар бөлшектерді неғұрлым тұрақты бекітіп ұстайды. Үлкен, ауыр немесе ұзын роторлармен жұмыс істегенде бұл ерекше маңызды. Ең болмағандағы бұрмалану теңдеудегі қателіктерге әкелуі мүмкін жағдайлар жойылады.
«Робалс» ЖШС әртүрлі мақсаттағы және әртүрлі бекіту әдістері бар роторлар үшін теңдеу станоктарын шығарады. Біздің ассортимент өндірістік процестерді икемді баптауға және әртүрлі түрдегі бөлшектермен жұмыс істеуге мүмкіндік береді. Біз шығаратын стендтер автомөнеркәсібін, агро- және энергиямашинажасауды қоса алғанда, әртүрлі салаларда пайдалануға жарамды. Демек, біздің жабдықтың әмбебаптығына қарамастан, оны таңдау кезеңінде олардың ерекшеліктері мен сипаттамаларын ескеру ерекше маңызды. Олардың бірі – өңделетін роторлардың өлшемдеріне байланысты станок параметрлерін таңдау. Мысалы, жоғары жылдамдықты роторлар үшін жоғары дәлдігі бар жабдық қажет болса, ал үлкен және ауыр түйіндер үшін тұрақтылық және үлкен салмақпен жұмыс істеу мүмкіндігі маңызды. Бұл мәселелерді шешу тек станок моделін дұрыс таңдауды емес, сонымен қатар жабдықтың барлық мүмкіндіктерін білікті пайдалана атын білікті мамандарды талап етеді.
Станоктың техникалық сипаттамалары оның нақты өндірістік жағдайлардағы тиімділігін анықтайды. Негізгі параметрлердің бірі – теңдеу дәлдігі. Ол «Робалс» компаниясының мамандары әзірлеген заманауи өлшеу және талдау жүйелерін қолдану арқылы қол жеткізіледі. Бұл жүйелер көрсеткіштердің ауытқуларын лезде және дәл тіркеп, басқару модуліне деректерді жібереді, бұл теңдеуді жедел түрде түзетуге және ротор бетіндегі массаны біркелкі бөлуге мүмкіндік береді. Кейбір бөлшек түрлері үшін, мысалы турбина роторлары үшін, теңдеу дәлдігі ерекше маңызды, өйткені ең болмағандағы теңгерімсіздік авариялық жағдайларға әкелуі мүмкін.
Назар аудару керек басқа параметр – станокта теңделете алатын роторлардың өлшемдері мен салмағының ауқымы. Біздің роторларды теңдеу станоктары бірнеше килограммнан бірнеше тоннаға дейінгі салмақпен жұмыс істеуге есептелген. Мұндай әмбебаптық бір жабдықты әртүрлі өндірістік цехтарда және әртүрлі желілерде пайдалануға мүмкіндік береді, бұл экономикалық тұрғыдан орынды, әсіресе әртүрлі номенклатуралық өнім өндіретін өндірісте.
Сонымен қатар, барлық станоктар цилиндрлік, эксцентрлік және көп қабатты конструкцияларды қоса алғанда, әртүрлі түрдегі роторлармен жұмыс істеуді қолдайды. «Робалс» ЖШС станоктарында енгізілген арнайы жабдықтар және бейімделгіш басқару жүйелері кез келген түрдегі роторлармен тиімді жұмыс істеуге мүмкіндік береді, нәтижелердің жоғары дәлдігі мен тұрақтылығын қамтамасыз етеді.
Станокты таңдау кезінде теңдеу станоктарының екі түрі бар екенін ескеру маңызды: резонансқа дейінгі және резонанстан кейінгі. Резонансқа дейінгі модельдер айналу жиілігі резонанстық жиіліктен төмен жұмыс істейді және шағын және орташа роторларды теңдеуге жарамды. Олар жоғары тұрақтылық пен дәлдікті қамтамасыз етеді. Резонанстан кейінгі модельдер айналу жиілігі резонанстық жиіліктен жоғары жұмыс істейді, бұл дәлдік пен тұрақтылық ерекше маңызды ауыр және үлкен роторларды тиімді теңдеуге мүмкіндік береді.
Біз теңдеу процестерін автоматтандырудың маңыздылығына ерекше назар аударып, «Робалс» ЖШС станоктарының конструкциясына қосымша опциялардың кең спектрін енгіземіз. Бұл станоктармен жабдықталған бағдарламалық жасақтама басқарудың қарапайымдылығын қамтамасыз етеді және теңгерімсіздікті жедел түрде түзетуге мүмкіндік береді. Түзету бірнеше әдістермен жүзеге асырылуы мүмкін: ротордың белгілі бір нүктелерінде салмақ қосу немесе алып тастау, сонымен қатар механикалық өңдеу – артық материалды алып тастау. Қосымша жабдықты орнатқан кезде бұл процестер автоматтандырылуы мүмкін, бұл адам факторына байланысты қателіктер кешігуге немесе ақаулы өнімге әкелуі мүмкін сериялық өндірісте ерекше пайдалы.
