Роторларды теңдеу станокы BS-24-5H - 5 кг-ға дейінгі роторларды теңгеру үшін.

Тех. сипаттамалар
Қолдану саласы
Жабдықталуы
Артықшылықтар
Бағдарламалық қамтамасыз ету
Оқыту
Баға сұранысы

СИПАТТАМА

Айналу осі көлденең орналасқан кең ауқымды әмбебап теңдестіру станокы электр құралдары қозғалтқыштарының якорьдері, автомобиль турбиналары, шағын магнитті қозғалтқыштар сияқты миниатюралы роторларды, сондай-ақ массасы мен габаритік өлшемдері сәйкес келетін барлық дерлік роторларды, түйіндер мен бөлшектерді сериялы прецизионды динамикалық теңдестіруге арналған.
Тиімді және сапалы теңдестіру конструкцияның жетілдірілгендігі, орындау сапасы және заманауи компьютерлік сигнал өңдеу алгоритмі арқылы қамтамасыз етіледі.

Модель сипаттамасын жүктеу

Балансировкалық станоктың техникалық сипаттамалары

Параметрлер

Сипаттамалар

Максималды масса ротор, кг

5

Минималды масса ротор, кг

0,02

Минималды қол жетімді қалдық дисбаланс Umar, г×мм/кг

0,05

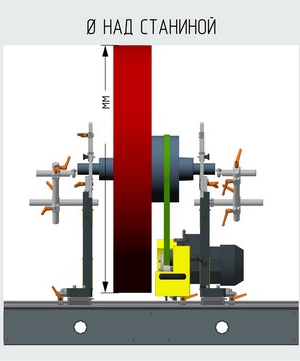

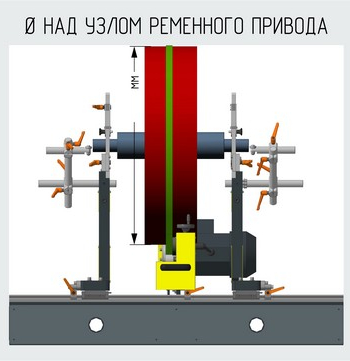

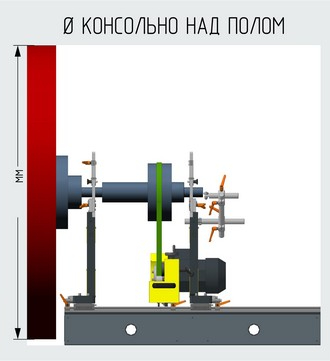

Балансталатын бөлшектердің диаметрі, мм

5-420

Бір тіреуге максималды жүктеме, кг

3

Ротор мойындарының диаметрі (min-max), мм

5-30

Привод түрі

Белдікті

Тіреулердің түрі

Роликті, V-тәрізді, тапсырыс бойынша кез келген арнайы түрлер

Станоктың өлшемдері Ұ×Б×Е, мм

440х400х800

Станоктың механикалық бөлігінің массасы (көп емес), кг

47

Қорек кернеуі, В/Гц/Фаза

220/50/1

Айналу жиілігін өлшейтін датчиктің түрі

Лазерлік

Тарту жүйесі

Тангенциалды / 4 таспалы, жылжымалы жолақпен қайта конфигурацияланатын

Жетек электр қозғалтқышының қуаты, кВт

0,09

* Параметр тапсырыс берушінің талабы бойынша ұлғайтылуы мүмкін.
Міндеттерге байланысты әр станок қосымша жабдықтармен жарақтандырылуы мүмкін.
Кепілдік мерзімі 24 айға дейін ұлғайтылды. Негізгі құрамдас бөлшектердің қоймада тұрақты қолжетімділігі.
Станокты арнайы негізбен жеткізу мүмкіндігі бар.

Қолдану саласы

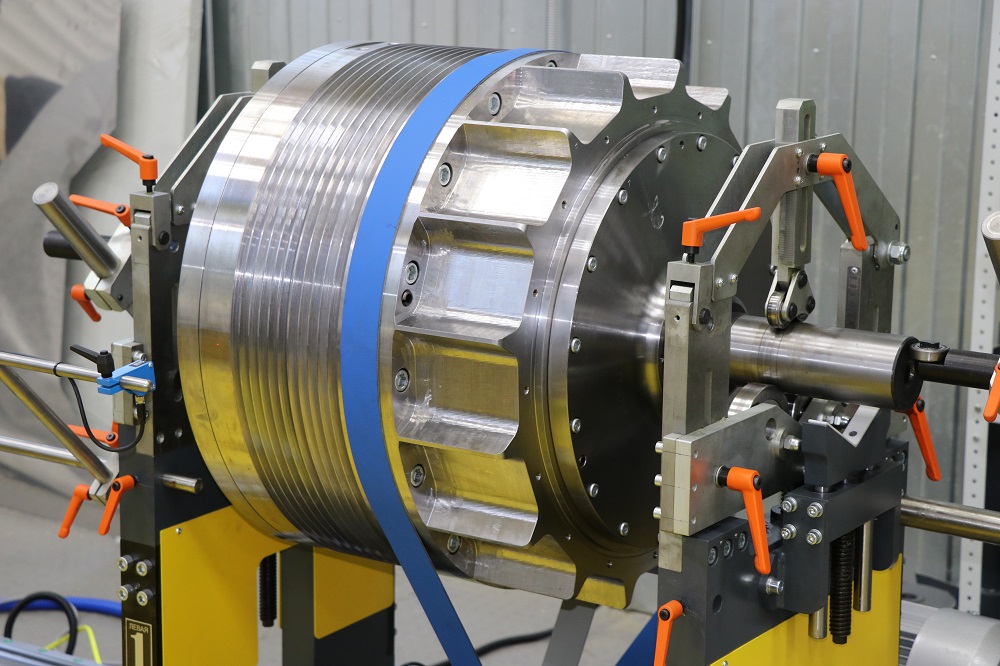

Әмбебап көлденең теңдестіру станоктары мынадай роторларды жоғары сапалы динамикалық теңдестіруге арналған:

Электр қозғалтқыштарының ядролары

Машина және механизм біліктері

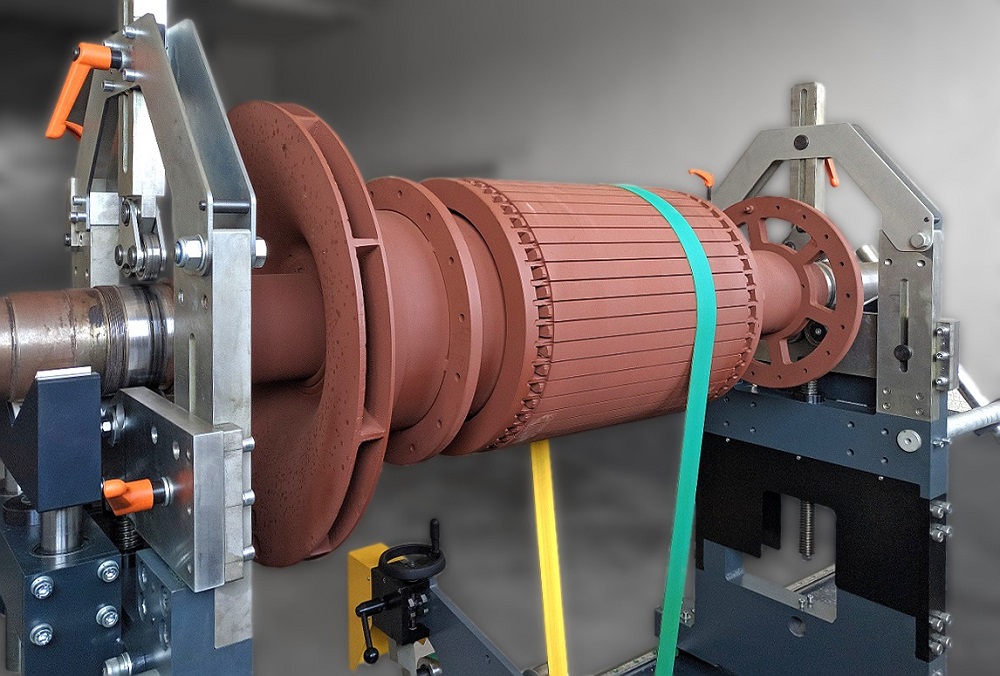

Электр қозғалтқыштарының роторлары

Білік-тісті доңғалақтар

Іштен жанатын қозғалтқыштардың тіректі біліктері

Центрифуғалардың барабандары

Турбокомпрессорлардың (турбиналардың) роторлары

Ортадан тепкіш насостардың жұмысшы доңғалақтары

Желдеткіштердің қанаттары

Бұрандалар және уатқышақтар

Кардан біліктері

Ауылшаруашылық техникасының роторлары

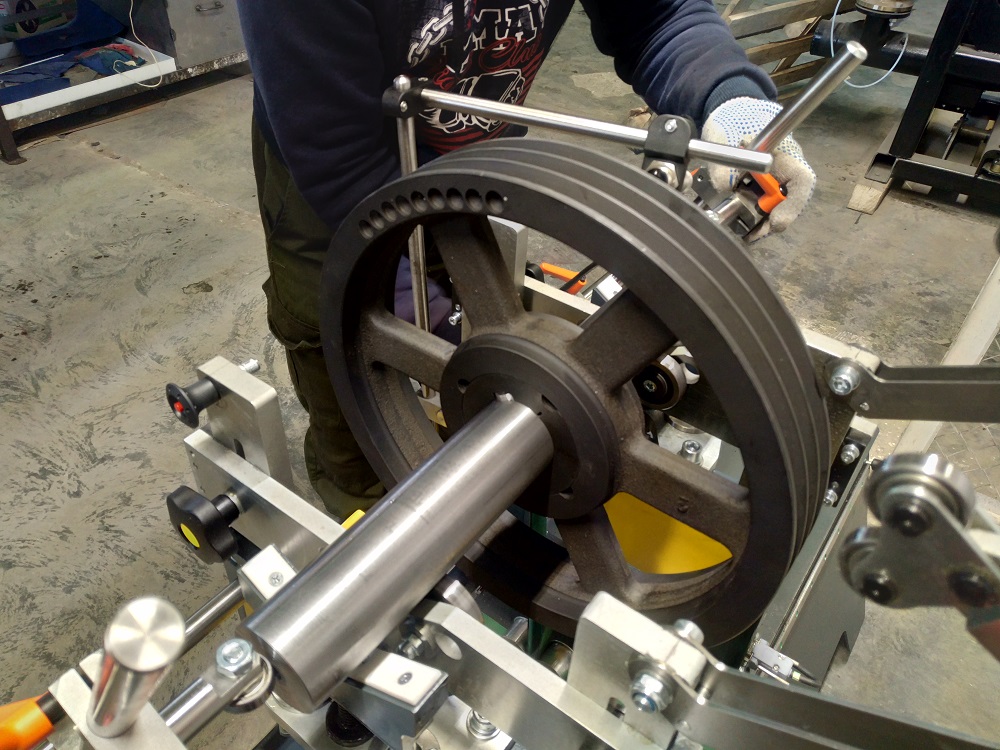

Шкивтер

Жабдықталуы және жиынтығы

Жабдықталуы

Қорғаныш қаптама

Кіші роторларды теңдеуге арналған жабдық

Тірек роликтерінің жинағы

Айналымды лазерлік белгілегіш

Жетектік белдіктер

Лазерлік принтер

Артықшылықтар

Жетуге болатын минималды қалдық теңгерімсіздік 0,05 гхмм/кг.
Бір іске қосу кезінде теңгерімсіздікті 95%-ға дейін азайту.
Жылдамдық пен теңгерімсіздік деңгейінің барлық ауқымдарында өлшеу нәтижелерінің жоғары сызықтылығы.
Көптеген роторлар үшін теңгерімсіздікті калибровкалық іске қосуларсыз анықтау.
Ротордың бір типінен екіншісіне рекордтық жылдам қайта баптау.
Консольді және қос консольді роторларды, тіптен олардың ауырлық центрі тіреулерден тыс жерде болған кезде де оңай теңгеру.
SKF подшипниктерінде орнатылған, бетінің қаттылығы 60HRC болатын ұзақ қызмет ететін тіреу роликтері.
Барлық салалардағы кең тәжірибені жинақтаған және минималды техникалық қызмет көрсетуді талап ететін, жылдар бойы дамып келе жатқан өндірісінің тамаша конструкциясы.
Еуропалық сандықтардан жасалғаң тамарам өнеркәсіптік арматура – барлығы тұтқаларда. Баптау және жұмыс істеу үшін құралдар іс жүзінде қажет емес.

Бағдарламалық қамтамасыз ету

«R-Bal V3.9» бағдарламалық жасақтамасы, сондай-ақ аппараттық бөлігі «ПК Робалс» ЖШС компаниясының әзірлемесі болып табылады және үнемі жетілдіріліп отырады, оның қарапайым, интуитивті интерфейсі бар.

Бағдарламалық жасақтама
Тендестіруші ротордың конфигурациясын түзету жазықтықтарының тіреулерге қатысты орналасуы бойынша таңдау (тіреулер аралығы, консольды, қос консольды, тіреулерден солға немесе оңға қарай). Бірнеше жазықтықта бір уақытта да, бір жазықтықта да динамикалық тендестіруді орындау. Теңгерімсіздікті бір жазықтықтан екіншісіне, бір түзету радиусынан екіншісіне қайта есептеу. Тендестіруші роторды қажетті бұрышқа қолмен немесе автоматты түрде бұруды экрандағы ағымдағы қалпының индикациясымен орындау. Динамикалық тендестіру хаттамасын автоматты түрде құру. Динамикалық тендестірудің талап етілетін дәлдігіне байланысты орташалау санын белгілеу.	Ротордың белгілі массасы, жұмыс істеу айналу жиілігінің ең жоғары мәндері бойынша рұқсат етілген теңгерімсіздік деңгейін есептеу. Рұқсатты әртүрлі өлшем бірліктерде белгілеу (гxмм, гxсм, гxмм/кг, мм/с, мкм). Ртордың жылытуын орындау (осьті теңестіру үшін роторды айналдыру). Үстінгі жүрістегі амплитуданы өлшеу. Арнайы түзету режимін (бүргулеу, фрезерлеу) қолдану, бағдарлама теңгерімсіздікті түзету үшін тесіктер санын есептейді. Айналу жылдамдығын 0,1 айн/мин дәлдікпен бақылау және операторға бастапқыда белгіленген параметрлерден ауытқулар туралы хабарлау
Рторды тендестіру терезесі Сынаулар терезесі	Айналу жылдамдығына тәуелді тербеліс амплитудасы мен фазасының тәуелділік графигі Umar сынауларының бақылау парағы

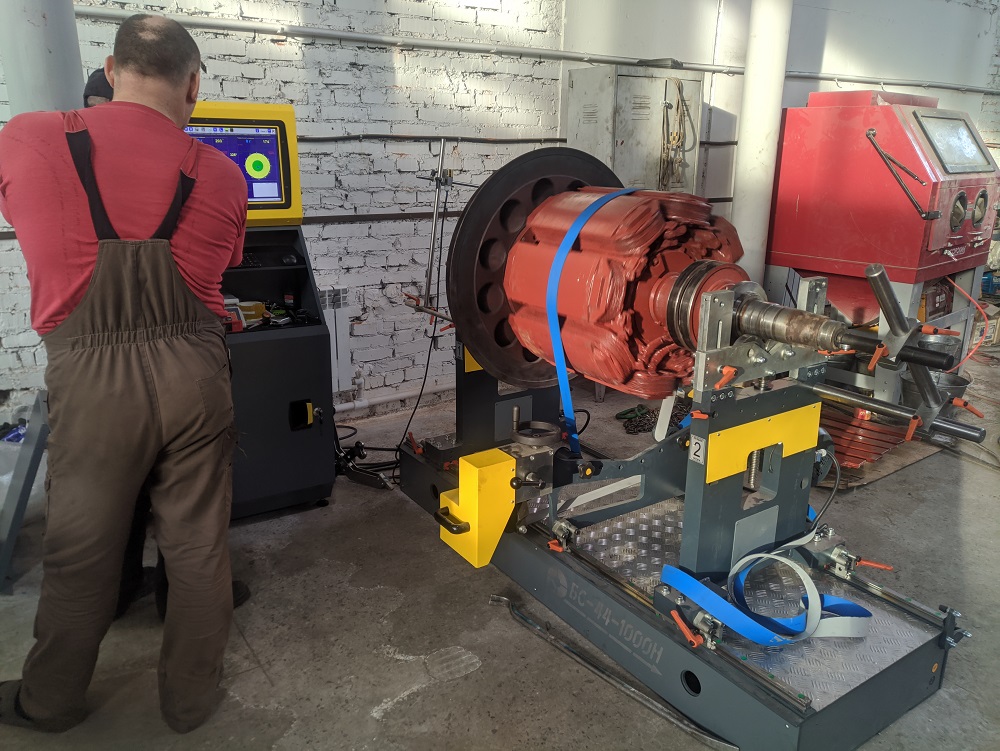

Құрылғыны іске қосу жә дағдыларды беру жұмыстары

Теңдестіру станогын сатып алған кезде біз құрылғыны іске қосу жұмыстарының екі түрін ұсынамыз: маман-қондырғышының тікелей келуі және станокты қашықтан іске қосу.

Заманауи теңдестіру станогы өте күрделі жабдық болып табылады және білікті мамандардың жетіспеушілігі жағдайында мамандарды сапалы даярлау ерекше маңызды. Сондықтан біз кадрларды даярлау бойынша көмек көрсетеміз. Теңдестіру станогы операторын даярлау барысында станокпен жұмыс істеу дағдылары және роторларды динамикалық теңдестіру принциптері бойынша білім беріледі.

Станок операторы үшін тамаша анықтамалық құрал «Баланс-гид: теңдестіру станогында жұмыс істеуге дайындықтың мультимедиялық курсы» бағдарламасы болып табылады. Мультимедиялық курс теңдестіру процесінде қолданылатын терминдердің қысқаша сипаттамасы берілген, роторлардың түрлері, теңгерімсіздіктің пайда болу себептері мен түрлері, түзетудің негізгі әдістері сипатталған, станокта жұмыс істеу кезіндегі қауіпсіздік шаралары көрсетілген, станоктың құрамдас бөліктерімен өзара әрекеттесу принциптері, теңдестіру станогының жұмысын басқаратын бағдарламалық жасақтаманың барлық функциялары сипатталған бейнероликтер сериясынан тұрады.
Бағдарламаны құрылғыны іске қосу жұмыстары барысында алынған білімдерді қайталау үшін пайдалануға болады.

Horizontal balancing machine for rotors BS-24-5H
